高速・高精度な3Dスナップショット測定用のスマートな3Dセンサ

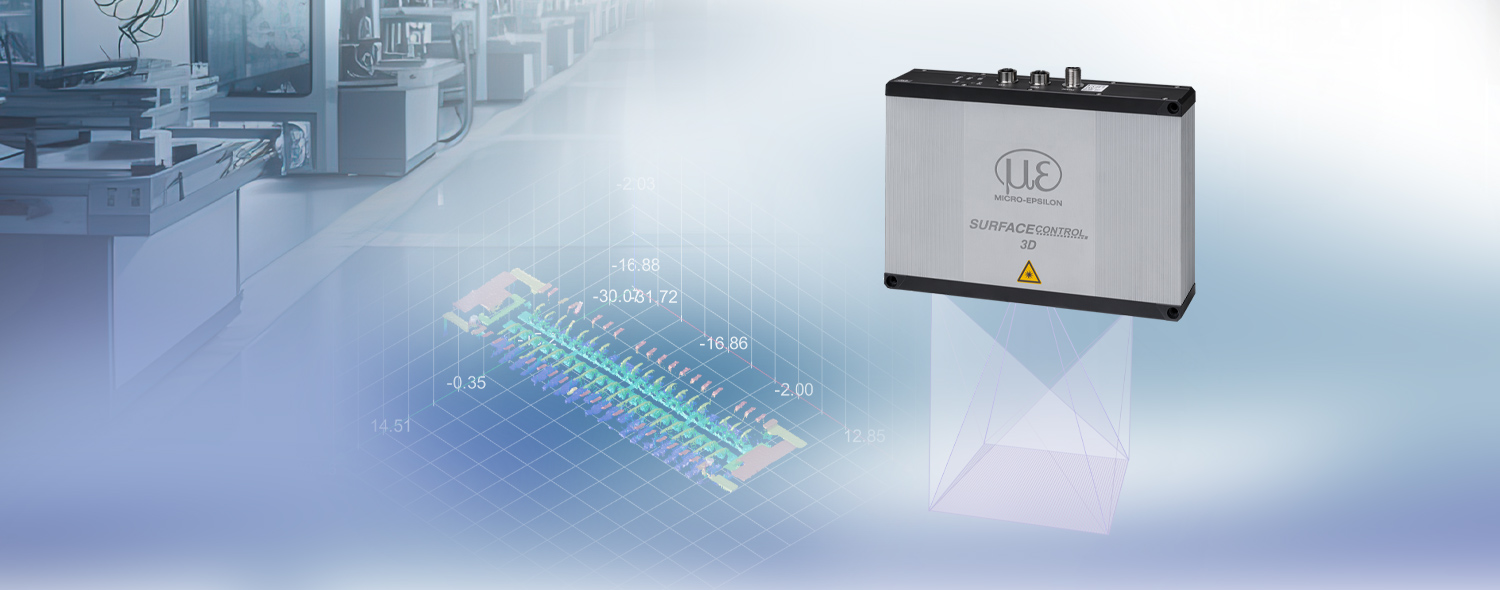

オールインワンセンサ surfaceCONTROL 3D 3560は、表面を高速かつ高精度に検出します。高性能なセンサプラットフォームは、撮像時間と評価時間を大幅に短縮できるため、効率的な検査プロセスと短いサイクルタイムの前提条件が整います。内蔵されたSMART評価機能により、追加の評価装置を用いずに測定結果を直接出力します。
1回の測定で1,000万点超の3D点群と、最大0.25 µmのZ軸繰り返し精度により、このセンサは微小な高低差、平面度偏差、形状欠陥、表面特性まで確実に検出します。
個別の評価向けに、3D DATAモデルは完全な3Dデータを提供します。PROFINET、EtherCAT、EtherNet/IPを介して測定値を設備の制御装置に直接転送し、既存のオートメーション環境に容易に統合できます。

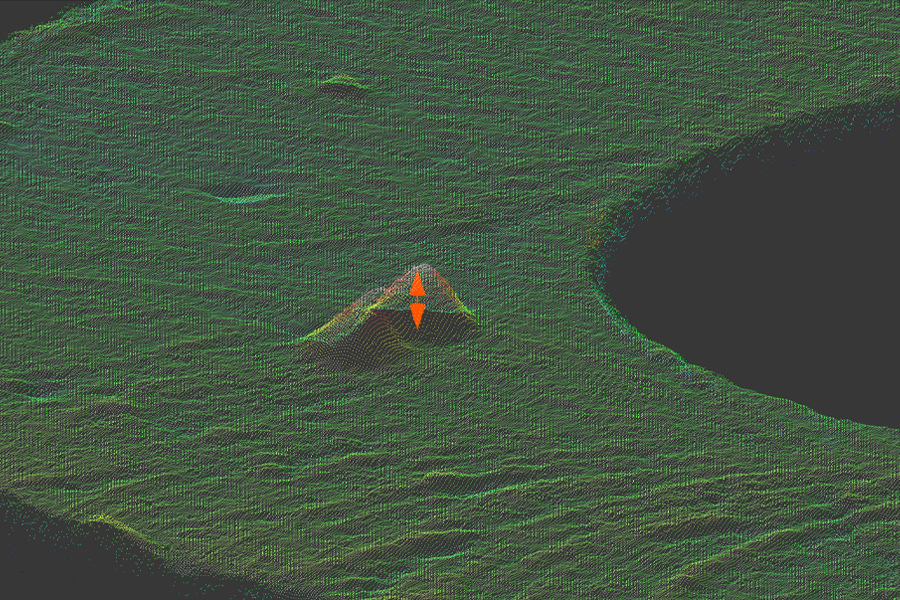

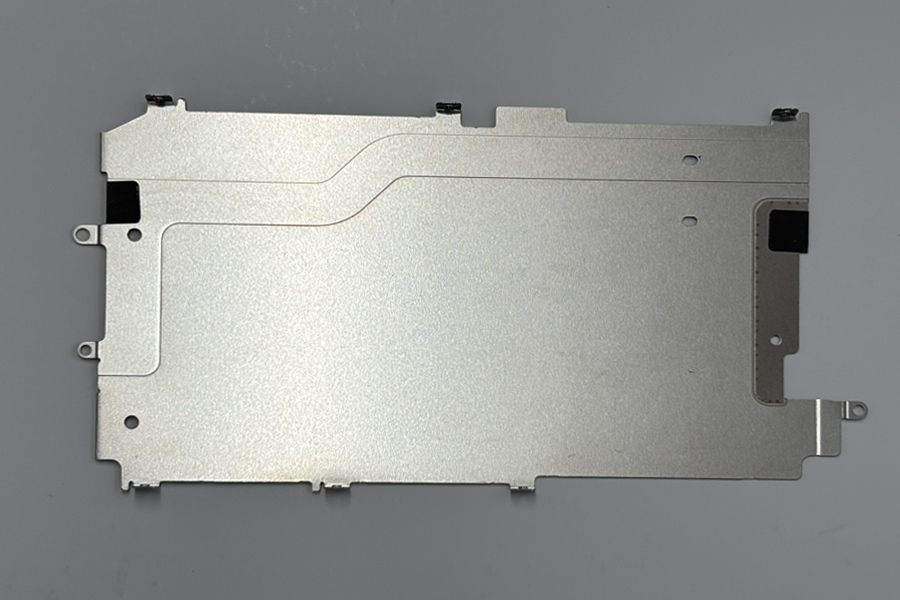

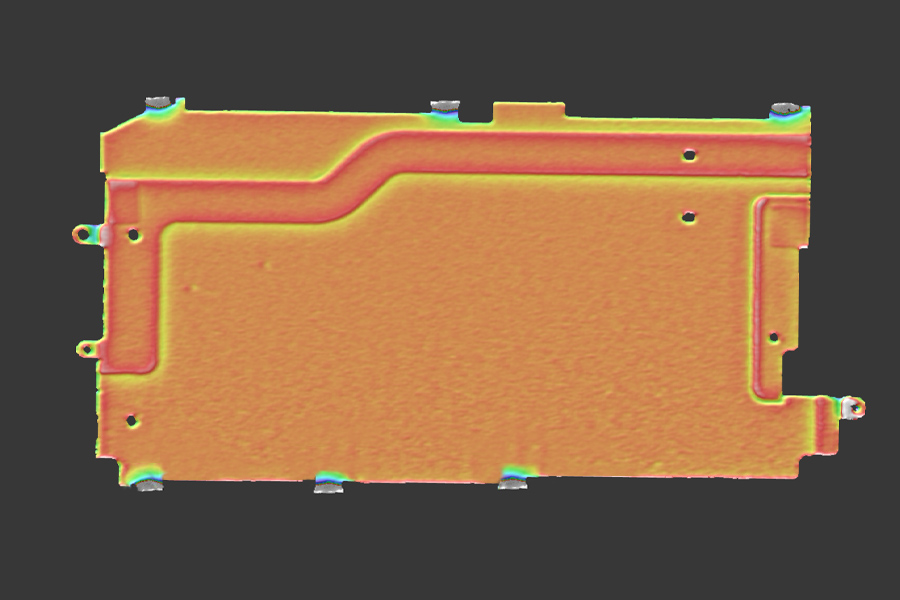

微細な構造と高低差を高精度に検出

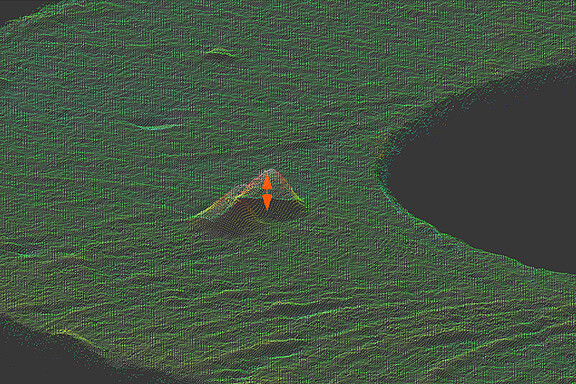

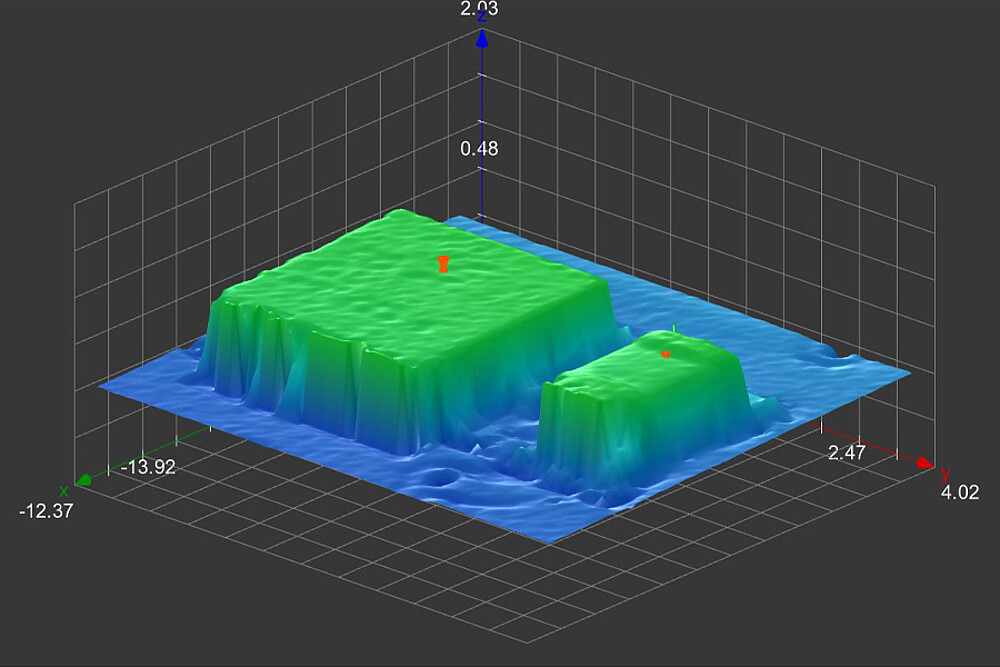

surfaceCONTROL 3D 3560センサは、最大8 µmの高い方位分解能と最大0.25 µmという優れたZ軸繰り返し精度を実現し、微細な構造や高低差、表面特性まで確実に検出します。これにより、微細な幾何形状、形状偏差、平面度誤差および表面の凹凸を高精度に測定し、詳細に評価できます。

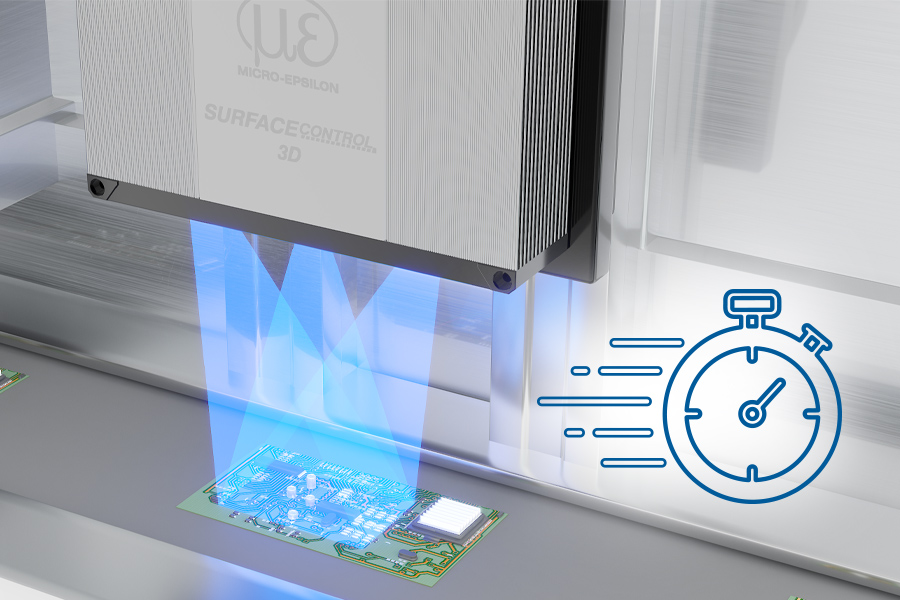

迅速な3Dデータ取得と短い処理時間
surfaceCONTROL 3D 3560センサは、ごく短時間で高精度な3Dデータを取得します。最短0.2秒の短い撮像時間により、測定対象物の停止時間を短縮し、自動化プロセスにおける検査フローを高速化します。
高速処理により、算出された測定値、特徴、または合否判定が迅速に提供されます。これにより、品質判定を生産プロセスに直接フィードバックできるため、インライン検査、サイクルタイムの短縮、ロボット支援アプリケーションに最適です。
完全統合型オールインワン・ソリューション
surfaceCONTROL 3D 3560
- 産業分野の3D測定タスクに対応した高性能オールインワン・ソリューション

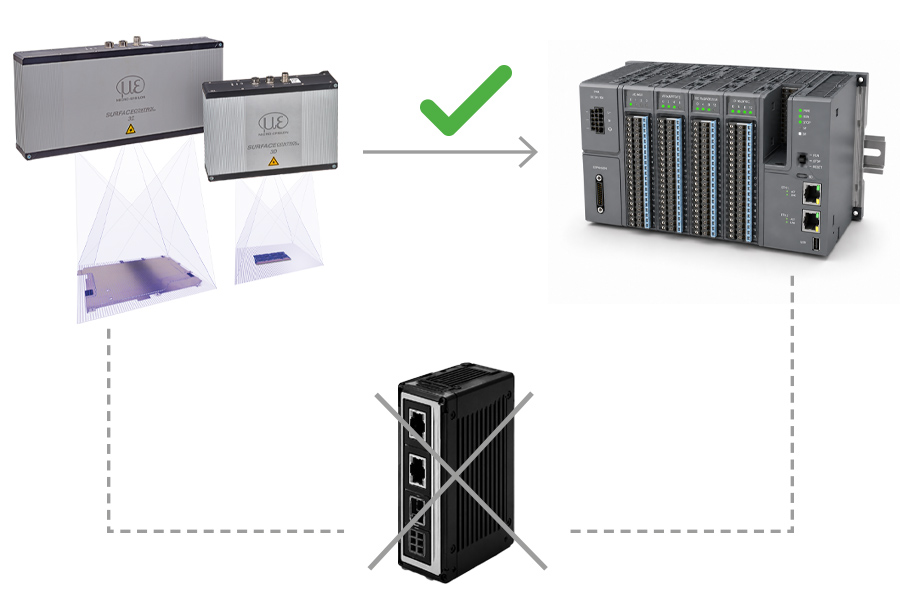

- センサ、評価、ソフトウェアライセンスを1つのシステムに統合。組み込みの手間が大幅に削減されます。外部演算ユニットは不要
SMART - センサ内でダイレクトに測定値出力
測定プログラムを3DInspectで簡単に作成し、センサコントローラに保存してそのまま実行できます。外部評価装置は不要です。センサは測定結果および評価を生産プロセスに直接出力します。そのため、SMARTは測定値のダイレクト出力を伴う自動化検査タスクに最適です。
3D DATA - 完全な3Dデータを顧客独自のソフトウェアで柔軟に後処理可能
3D DATAモードでは、surfaceCONTROL 3D 3560が完全な校正済み3Dデータを提供します。これらのデータはGigabit EthernetとMicro-Epsilon 3D Sensor SDKを介して、お客様固有のソフトウェア・画像処理システムに柔軟に統合できます。
センサからダイレクトなフィールドバス通信
自動化されたインライン検査プロセスに容易に統合できるよう、surfaceCONTROL 3D 3560はPROFINET、EtherCAT、EtherNet/IPによる通信に対応しています。これにより、測定値を設備の制御装置に直接転送できます。

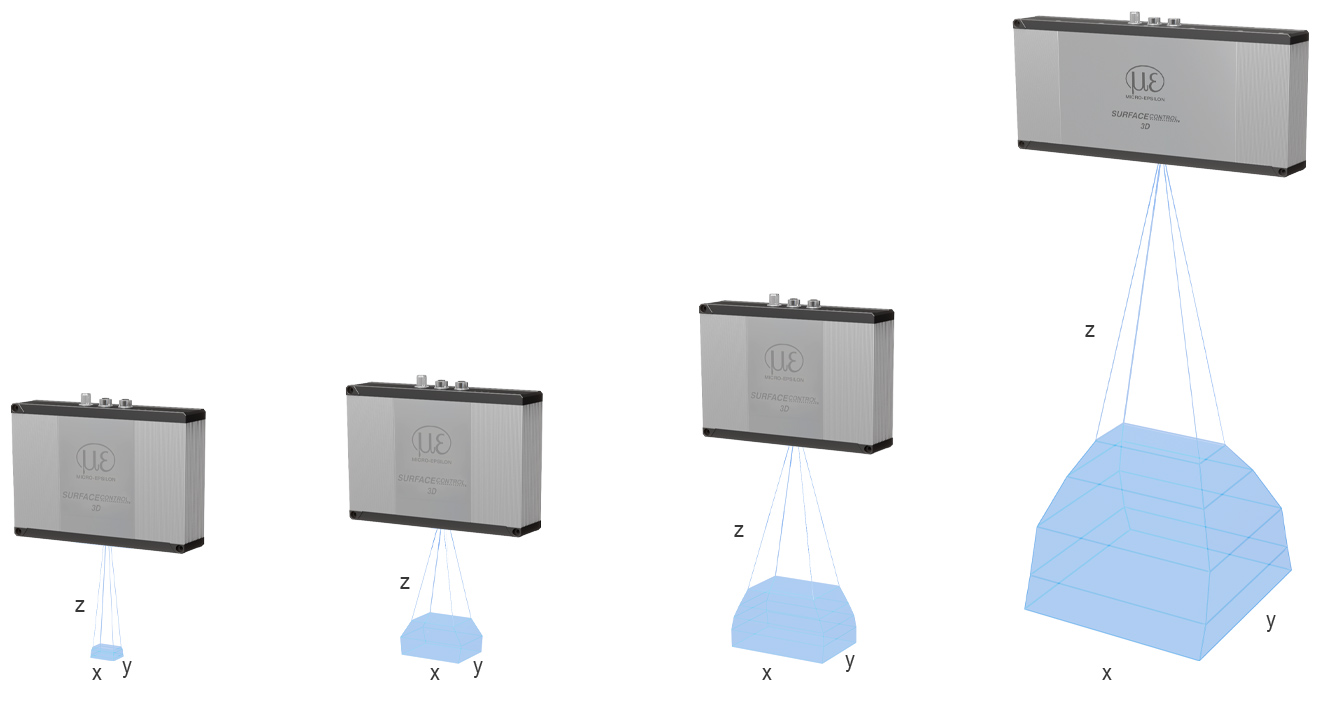

多様な検査タスクに対応した4つの測定フィールド
surfaceCONTROL 3D 3560シリーズは、複数の測定フィールドからお選びいただけます。そのため、センサをさまざまな部品サイズ、分解能要件、検査タスクに合わせて最適に調整することができます。

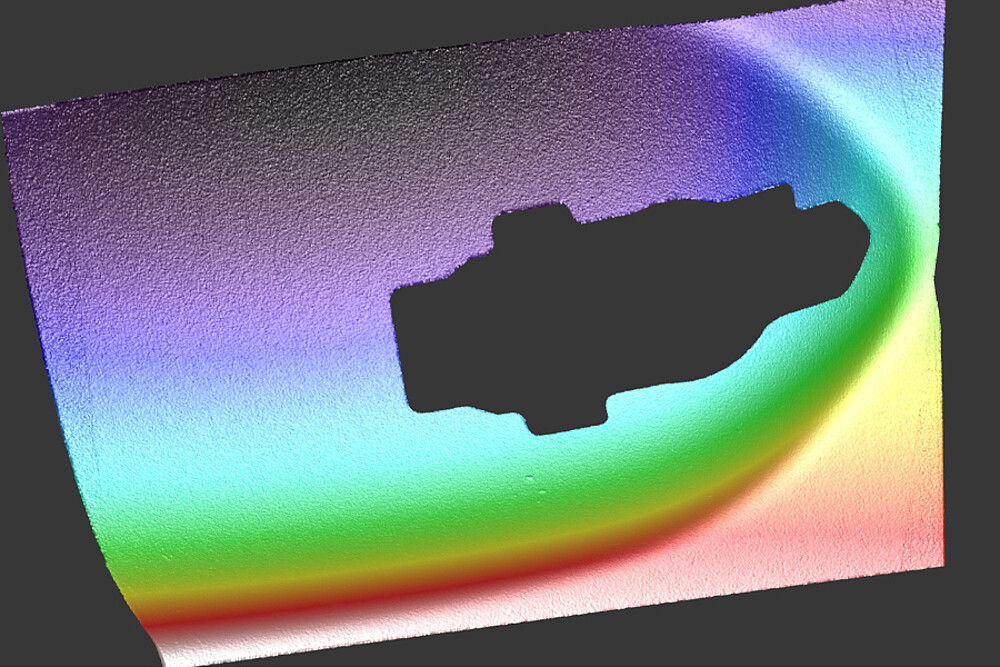

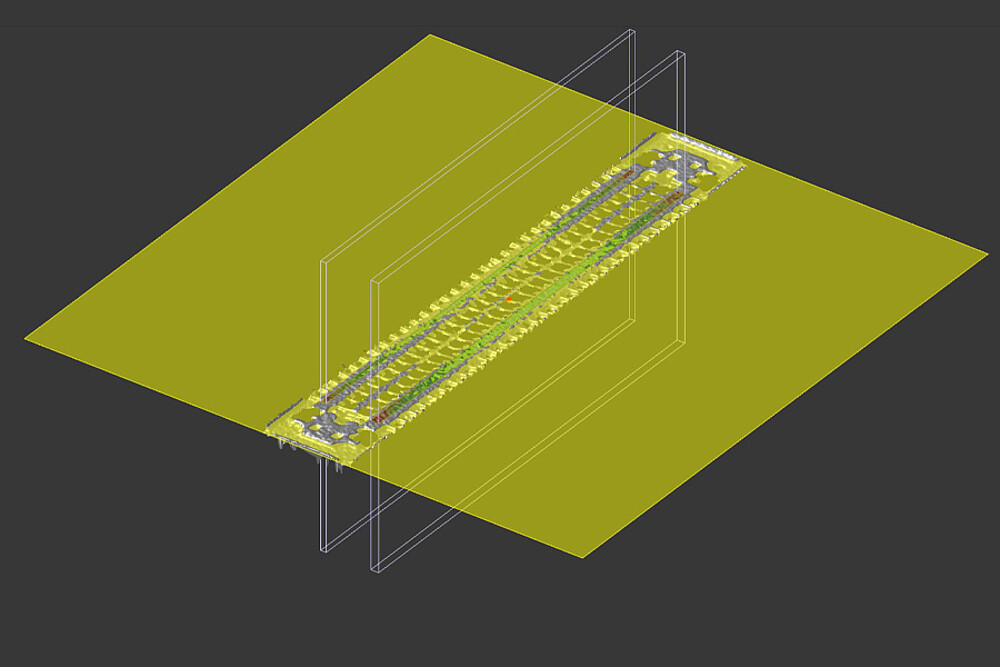

アプリケーション例
