プロファイル、厚さ、位置の2軸測定用測定システム
profileGAUGEは、極細のワイヤーや丸材のプロファイル、厚さ、位置の2軸測定を行う高精度センサシステムです。

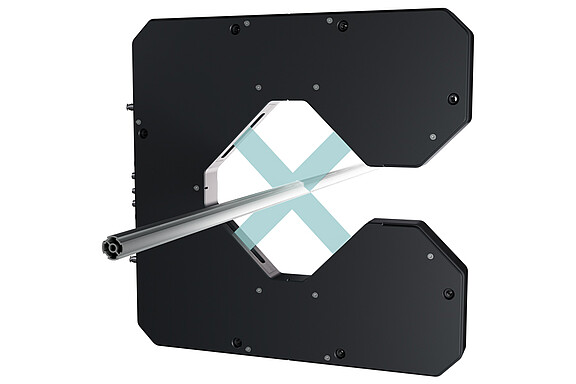

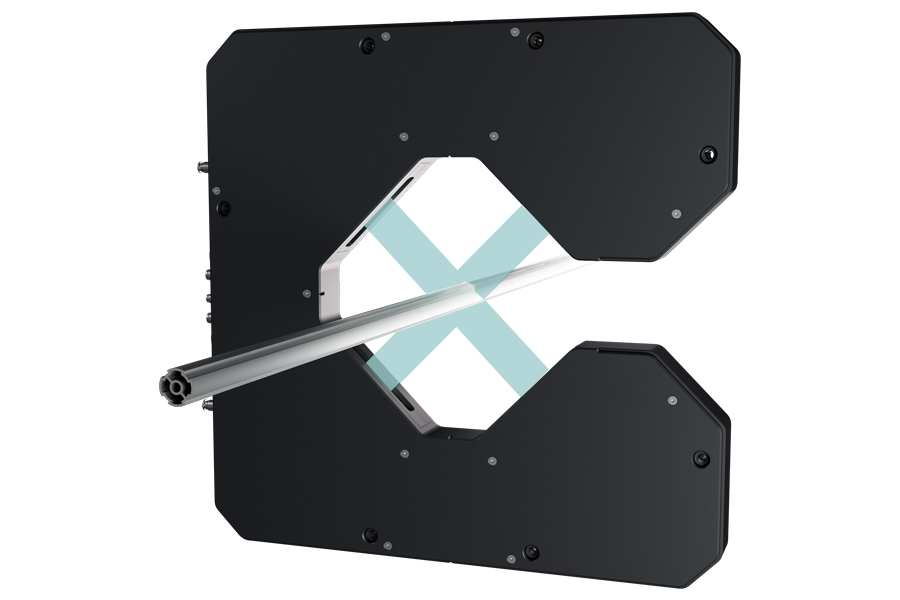

このシステムは、産業プロセスでのインライン測定作業に特化して開発され、最高の精度、簡単な統合、および最大限のプロセス信頼性で高い評価を得ています。X配置で組み込まれた2台の光学式optoCONTROL ODC2700マイクロメータが、測定対象を2軸で同時に測定するので、高速プロセスでも正確な直径、輪郭、位置の値を確実に測定します。
顧客側での両軸の統計値の計算と後処理は、制御または上位の評価システムを介して個別に行うことができるため、profileGAUGEは既存の品質・制御コンセプトに最適に統合が可能です。産業用イーサネットインターフェースを介して簡単に接続できるだけでなく、TCP、UDP、FTPなどの標準プロトコルもサポートされており、既存のバスシステムへの簡単な統合と、制御システムとの信頼性の高い通信が保証されています。
30 µmからの正確な直径測定
profileGAUGEシステムは直径を30 µmから測定できるため、繊細な素材や高速プロセスであっても、極細ワイヤーや非常に小さな丸型プロファイルの正確な測定に最適です。
profileGAUGEシステムの大きな利点はアクティブな傾斜補正で、インテリジェント評価機能が測定対象物の傾斜を検出します。内部コントローラは、ターゲットの各傾斜、つまり実際の向きに応じて測定値を自動的に調整するので、特に動的な生産プロセスにおいて、傾斜による測定値の偏差を効果的に回避することができます。傾斜補正は5 kHzの全測定レートで動作し、外径、ワイヤおよび輪郭測定の測定プログラムで使用可能です。
稼働安全性を最大限に高めるインテリジェント汚染検知

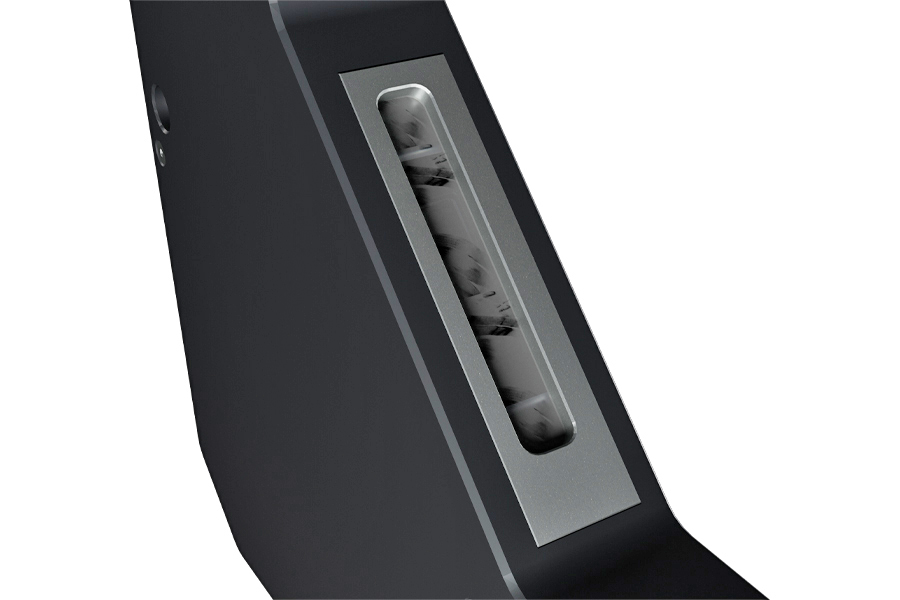

profileGAUGEシステムには、光学系の汚染を早期に検知して補正するリアルタイムデータ分析機能が組み込まれています。これにより測定結果の誤りを回避したり、マイクロメータの故障や障害を防止できるので、生産の継続的な確実性と信頼性の高い測定値が実現されています。
このシステムは、例えば計画的メンテナンス時などに、要求に応じて汚染の程度に関する情報を提供し、データの利用は統合インターフェースを介して簡単に準備できるので、予知保全に役立てることが可能です。インテリジェント評価機能はガラス板上や光路内のごくわずかな汚染も識別し、人間の目には見えないごくわずかな粉塵や油の飛沫も確実に検出します。
汚染は3段階のレベルで出力されます：
- クリーン：測定範囲全体で汚染は検出されませんでした
- 制限あり：検出された汚染は無視できる範囲内です
- 汚染あり：関連領域内で汚染が検出されました
さらなる保護のためのバリエーション

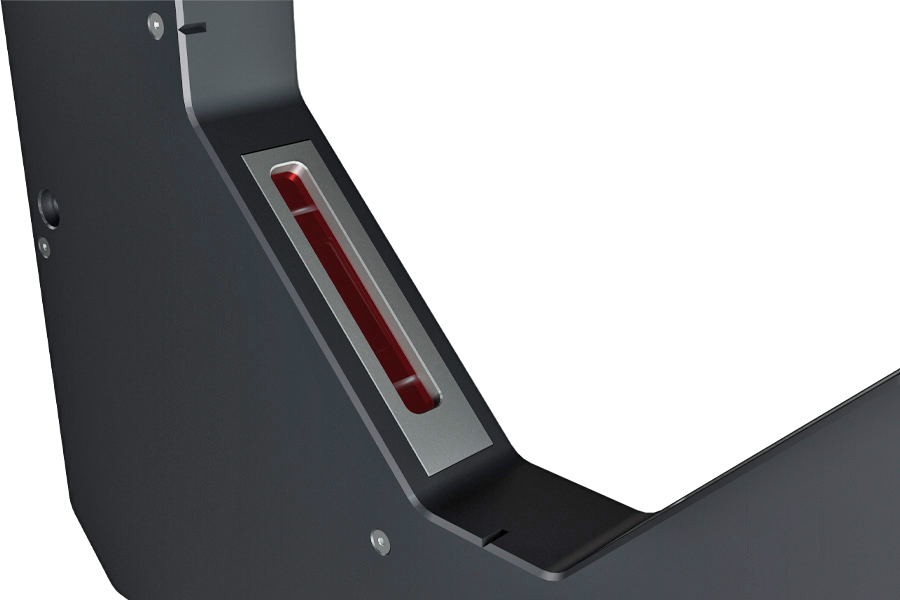

profileGAUGEは、過酷な条件下でも精度を永続的に維持するための保護アクセサリも一緒にご注文いただけます。保護ガラスは、過酷な環境条件下でもマイクロメータの光学系が損傷しないよう保護します。 パージエアアタッチメントはLED光路を清掃するので、ほこりや粒子、その他の異物が光学部品に付着したり、測定結果に影響を与えたりする前に、吹き飛ばして除去します。
機械やシステムに統合するための最先端インターフェース
