プロファイルおよび半製品の精密な3D形状検査用測定システム

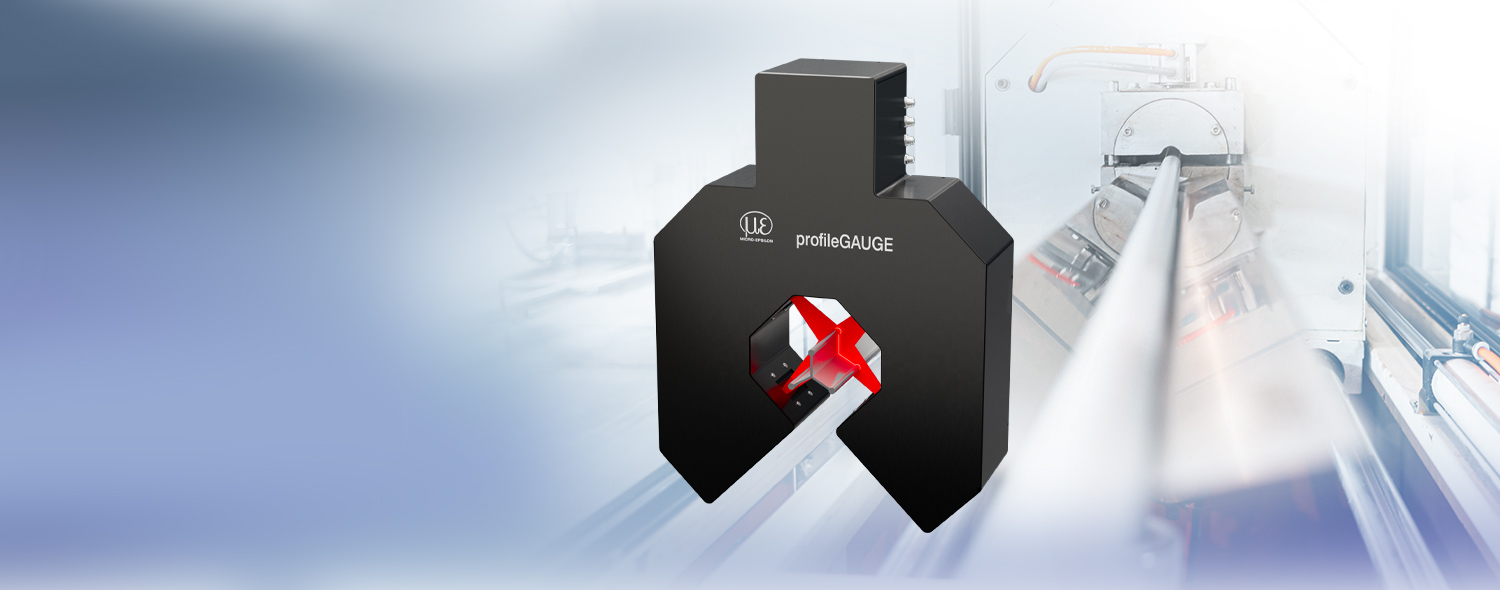

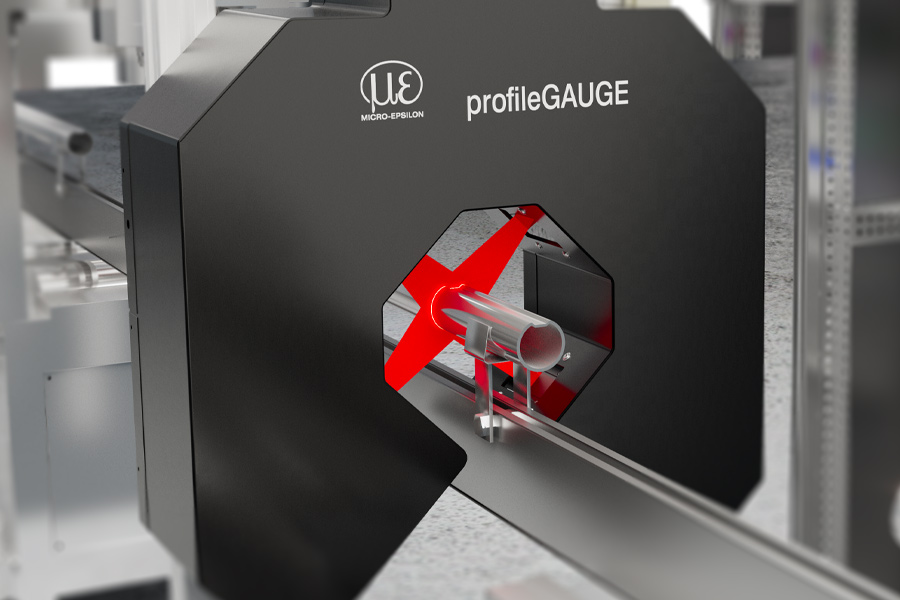

profileGAUGE X.LP-3Dは、プロファイルや半製品を360°検査するためのインライン測定システムです。4台のscanCONTROLレーザスキャナが複数の視方向から測定対象物を同時に取得し、稼働中の生産プロセスで直接、信頼性の高い幾何学的評価を可能にします。
3DInspectおよびprofileGAUGEソフトウェアにより、測定プログラムをアプリケーションに合わせて作成し、幅、厚み、角度、半径、深さ、ギャップ寸法、直径、目標値との差などの検査項目を自動的に評価できます。
結果は、品質保証およびプロセス監視のために上位システムへ転送できます。
幾何学的特徴を確実に検査
profileGAUGE X.LP-3Dは、さまざまなプロファイルや半製品の形状検査に適しています。代表的な測定項目：
- 幅、高さ、厚み
- 角度、半径
- 深さ、ギャップ寸法
- 直径
- 形状偏差、位置偏差、目標値との差
これにより、丸材、角材、平材、自由形状材、六角材の製造における継続的な品質検査をサポートします。
お客様のプロファイル形状に合わせた設計
profileGAUGE X.LP-3Dは、各アプリケーションの測定対象物に合わせて設計されます。標準仕様のX.LP-3D-50は、40 mmの測定範囲を備えています。測定対象物に応じて、最大120 mmまでの拡張測定範囲に対応できます。
最終的な設計は、プロファイルサイズ、形状、関連する検査項目に基づいて決定されます。これにより、評価対象となる輪郭領域が取得可能な測定範囲内に収まるようになります。
新規設備への統合と既存ラインへの後付けが容易
profileGAUGE測定システムは、レーザスキャナ内蔵の測定ブラケット、制御盤、およびソフトウェア搭載のパネルIPCで構成されています。コンパクトなシステムアーキテクチャにより、新しい設備コンセプトへの統合だけでなく、既存の生産ラインへの後付けも容易です。 自動化プロセスへの統合には、一般的な産業用インターフェースを利用できます。これにより、測定結果を設備制御システムへ直接転送し、その後のプロセス監視に活用できます。
