幾何学検査・形状検査・表面検査用3Dスナップショットセンサ
ほぼあらゆる表面： surfaceCONTROL 3Dスナップショットセンサは、マットな拡散反射面を面全体にわたり非接触かつ高精度に検出します。1回の撮像で高分解能の校正済み3Dデータが得られ、幾何形状測定、表面検査、産業分野の品質検査に使用されます。
高速測定：このセンサは、短い撮像・処理時間と高いZ軸精度により、生産ライン内、ラインサイド、またはロボットでの高度な測定・検査タスクに最適です。

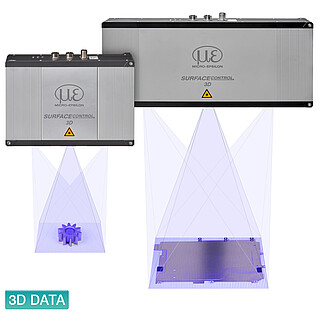

互換性とSMART：測定対象物のサイズ、分解能要件、統合コンセプトに応じて、コンパクトな3Dスナップショットセンサから、内蔵評価機能と測定値のダイレクト出力を備えたスマートなオールインワン・ソリューションまで、多様なモデルを用意しています。
非接触の3D測定

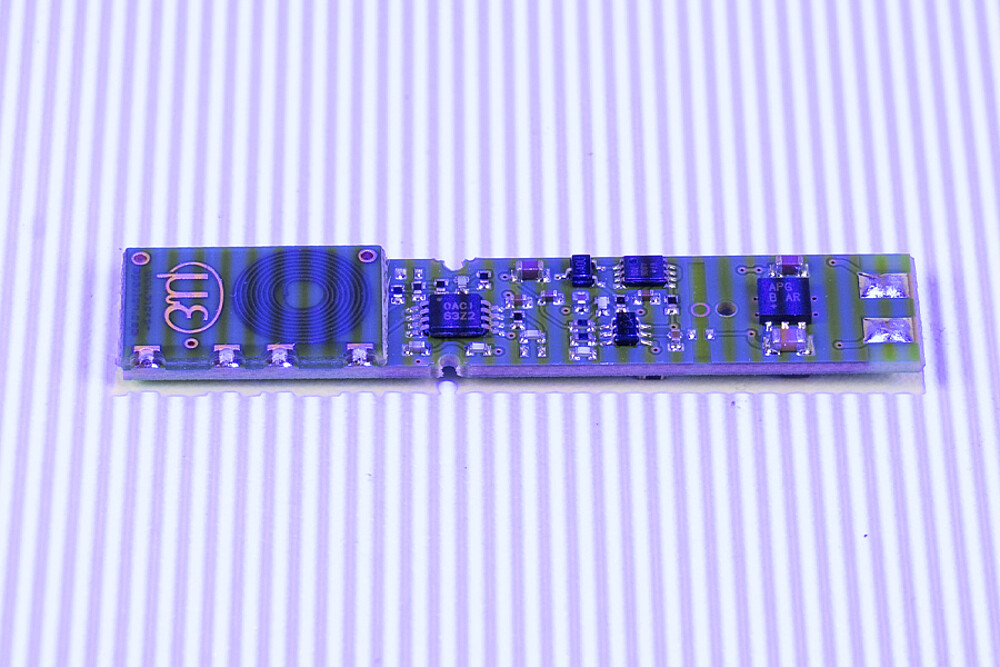

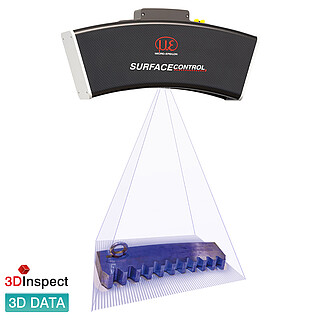

測定対象物は、構造化ストライプ光により非接触で検出されます。センサは取得した画像データから高分解能の3D点群を生成します。生成された3D点群は、その後の測定・検査・解析用にさらに処理できます。
3Dデータの評価は、システムコンセプトに応じて、3DInspect、カスタムソフトウェア、または一部モデルに搭載された内蔵機能により直接行うことができます。測定値の自動出力を備えた内蔵評価機能は、surfaceCONTROL 3D 3560やsurfaceCONTROL 3D 2610などの一部モデルで利用可能です。

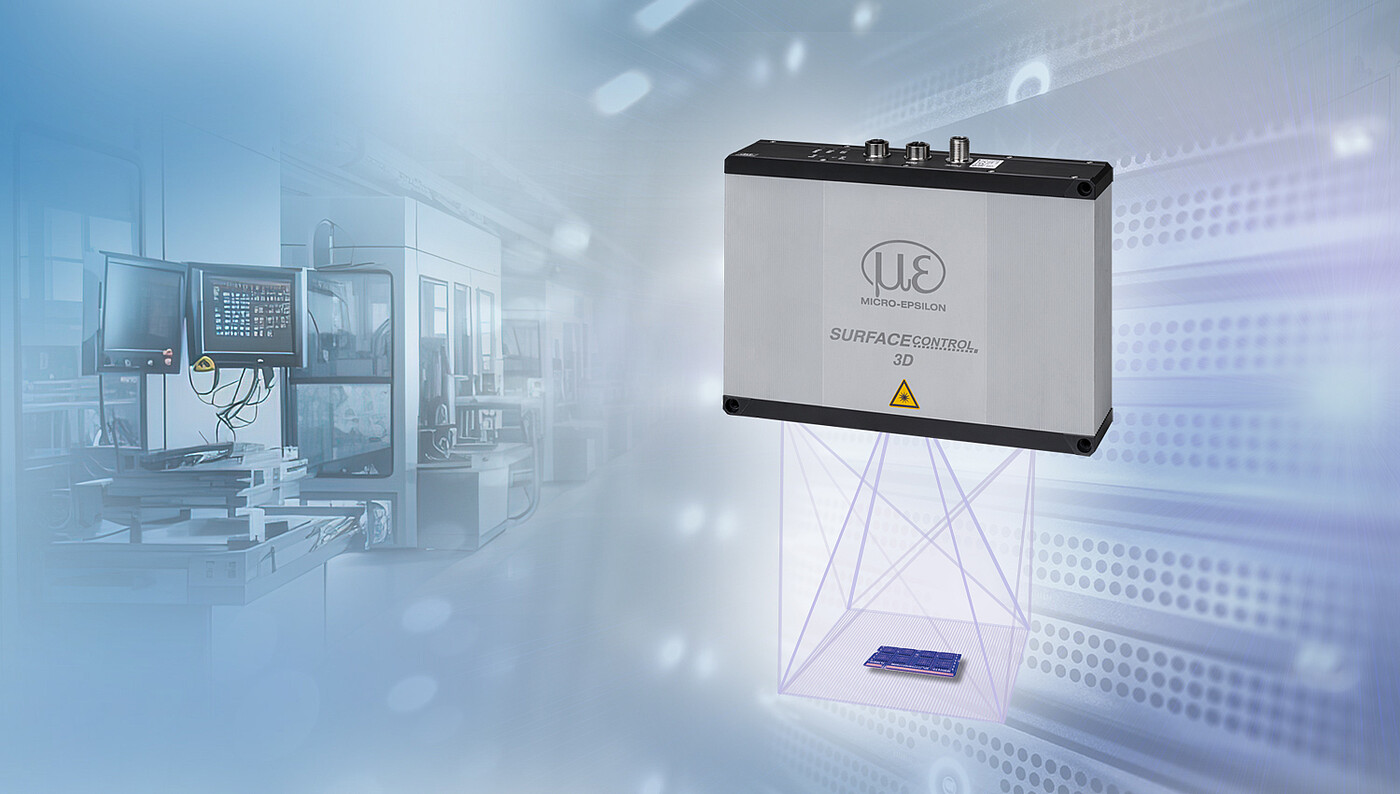

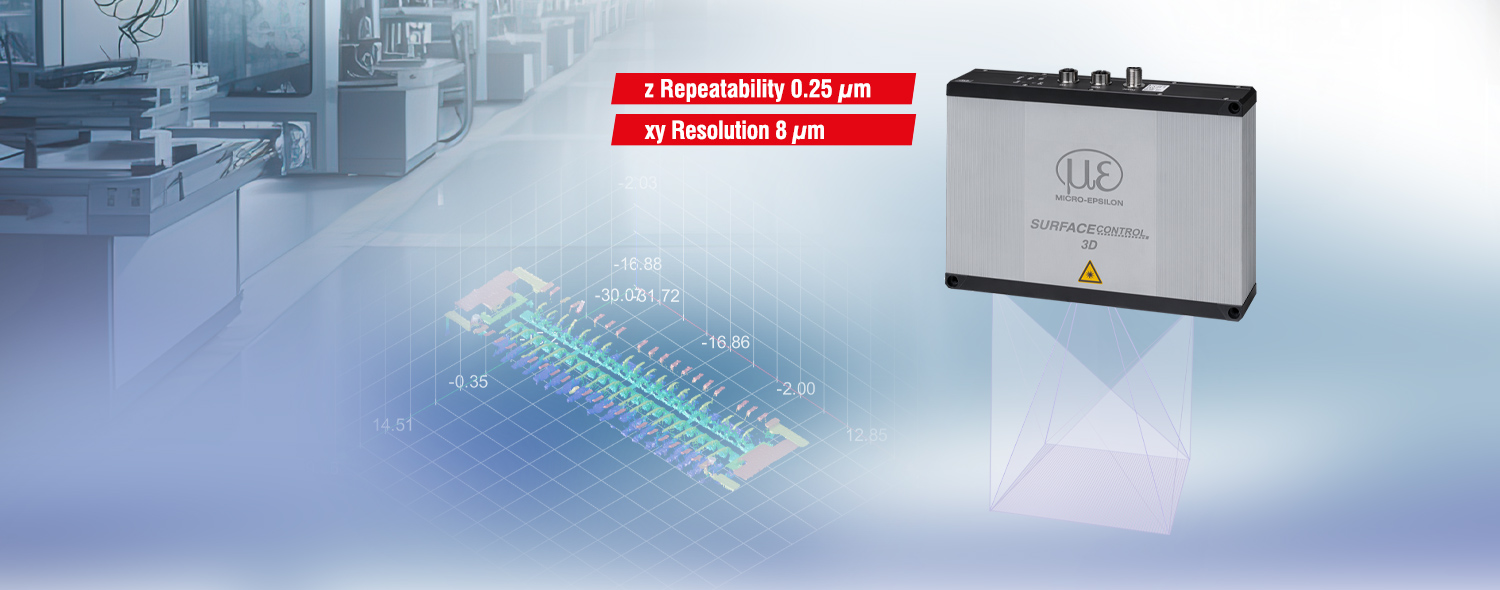

新製品：高速・高精度3Dスナップショット測定用のオールインワン3Dセンサ

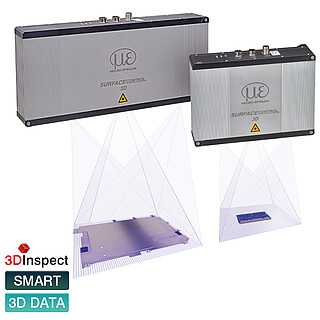

新しいsurfaceCONTROL 3D 3560により、surfaceCONTROLシリーズにおいて、最高のZ軸精度、1000万超の3D点、SMART評価機能をオールインワン・ソリューションとして利用いただけるようになりました。自動化されたインライン検査プロセスに容易に統合できるよう、surfaceCONTROL 3D 3560はPROFINET、EtherCAT、EtherNet/IPによる通信に対応しています。
評価機能が内蔵されているため、追加の演算ユニットは不要です。そのため、配線や組み込みの手間を削減し、制御装置の負荷を軽減するとともに、算出された測定結果やシンプルなOK/NGスイッチング信号を直接出力できるため、迅速なプロセス判断を実現します。

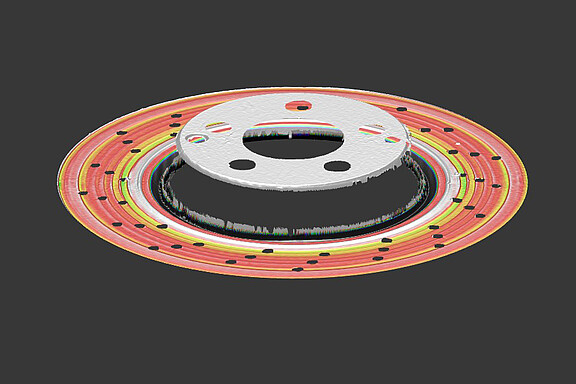

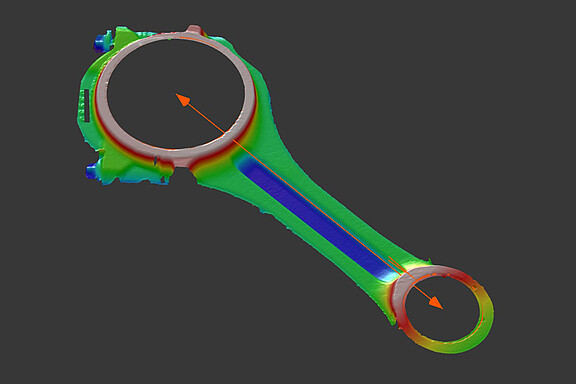

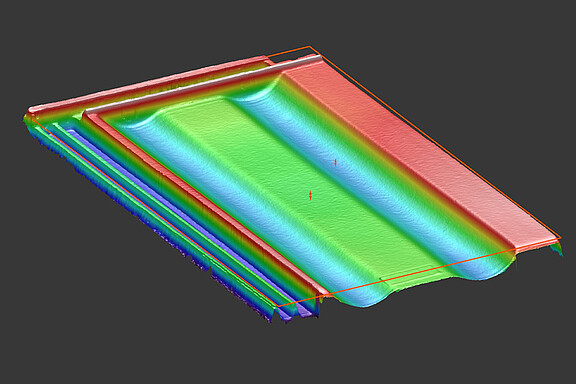

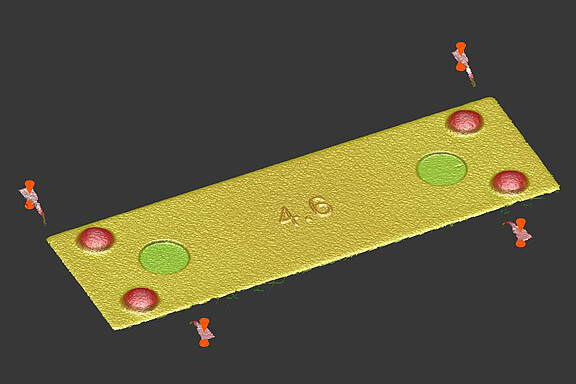

アプリケーション例

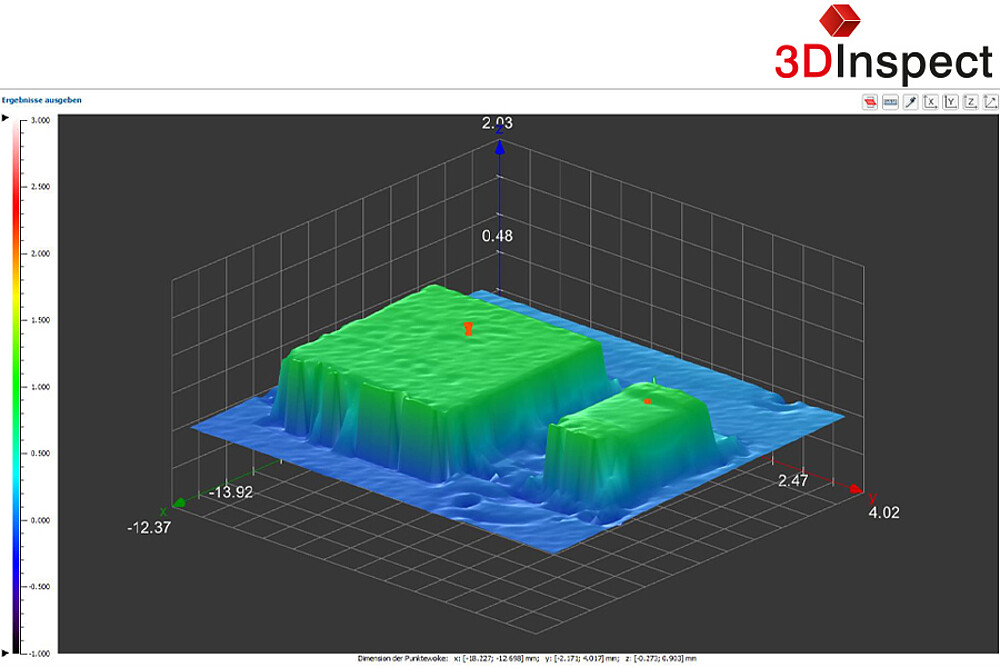

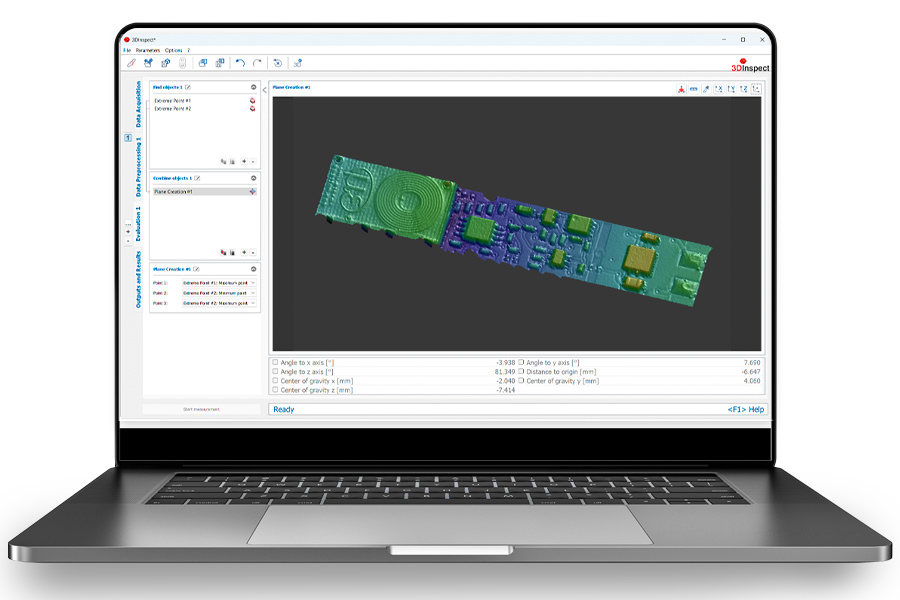

3DInspect – パラメータ設定と評価用の高性能ソフトウェア
直感的なユーザーインターフェース
簡単なパラメータ設定と3D測定プログラムの容易な作成により、測定プロセスを迅速かつ効率的に設定できます
インライン運転

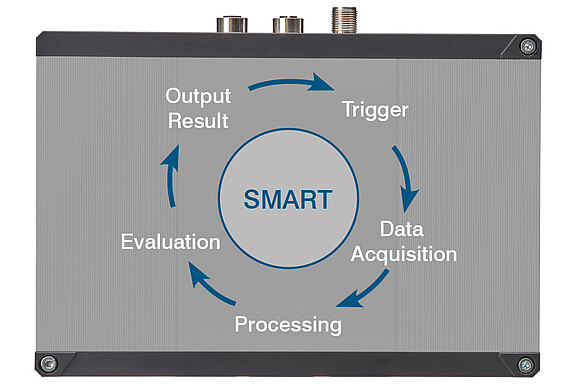

統合された自動化インターフェースにより、測定プログラムをセンサに直接保存でき（SMARTセンサの場合）、追加の制御装置なしで自動測定を実現します。
3Dデータをソフトウェアに
直接記録・保存
1つのソフトウェアでMicro-Epsilonのすべての3Dセンサに対応
パラメータ設定
- 各測定タスクに最適なセンサパラメータの設定
- パラメータセットの読み込み
- 測定範囲の選択

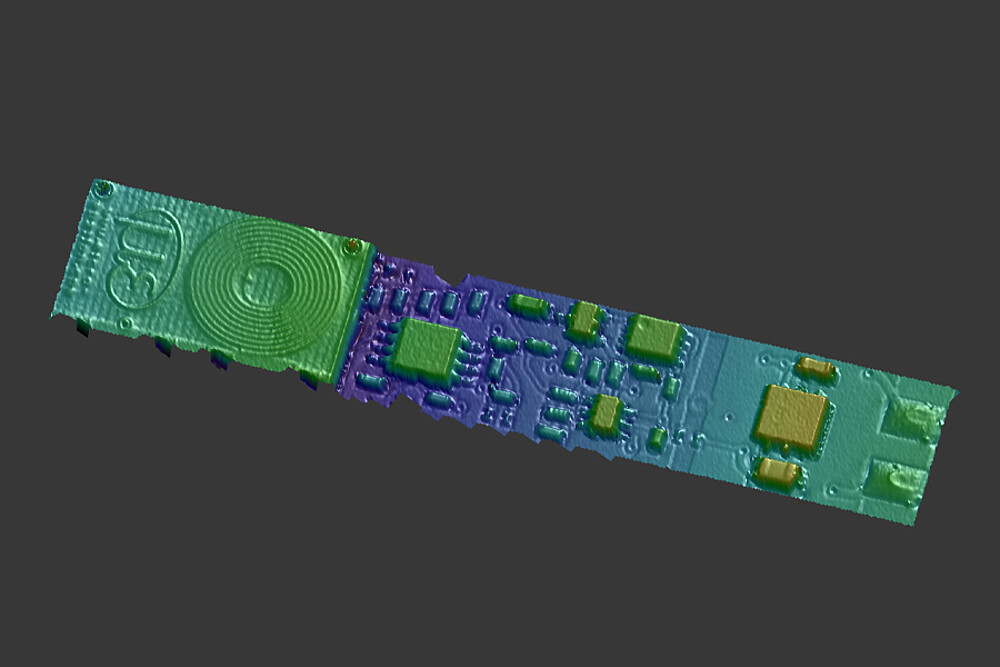

データ前処理
- 評価前の点群の調整（例：点群を再現可能に位置決めするため）。
- 点群を精緻化したりフィルタを適用したりして、特徴を強調し、不要な点を除去したり、断面を作成します。
評価
- 希望する測定値を算出するための80以上の測定プログラム
- あらかじめ生成された断面の評価と測定
- 複数のプログラムの組み合わせによる複雑な測定タスクへの対応
測定結果の出力
- 測定値を結果（OK/NG値）として直接評価 測定値または判定結果の自動出力（「自動化」ライセンスが必要）
- スイッチング信号とフィールドバス出力
