optoCONTROL 2700

最高の分解能を実現する高性能マイクロメータ

高い要求に応える高性能マイクロメータ

optocontrol 2700は、直径、ギャップ、エッジ、セグメントを正確に測定するためのコンパクトなLEDマイクロメータです。非常に高い精度と高速測定が特徴で、コントローラがレシーバに内蔵されているため、ケーブル配線や組み立て作業が最小限に抑えられています。

測定範囲が10mmと40mmの2つのモデルがあるので、オートメーションや品質保証の分野で幅広い用途に対応できます。またアクティブ傾斜補正機能により、最大45°まで傾いた対象物も極めて正確に捉えます。設定はウェブインターフェース経由で簡単にでき、ビデオ信号、フィルタ、各種測定モードのパラメータ設定が可能です。セットアップモードでは、シルエットを使用して簡単に測定対象物のアライメントが行えます。優れたコストパフォーマンスもこのパッケージの魅力です。

logo

特長

  1. 測定範囲:10 | 40 mm
  2. サブマイクロメートル分解能10 nm
  3. 最小0.05 mmの物体の測定
  4. 直線性 ≤ 0.25 µm
  5. 露光時間:8.5 µm
  6. 測定対象物の傾きをリアルタイムでアクティブ補正
  7. 光ビームのXY平面に対する測定対象物の角度測定
  8. 一般的な測定タスクのための6つのプリセット
  9. ウェブインターフェースで設定可能
[]
お問い合わせ
Micro-Epsilon Japan K.K.
Contact Form
あなたのリクエスト {product}
* 必須フィールド。
私たちはお客様の個人情報を内密に扱います。 個人情報に関するプライバシーステートメントをお読みください。.

optoCONTROL 2700-10

測定範囲 10 mm
直線性 0.25 µm
最小径 0.05 mm

optoCONTROL 2700-40

測定範囲 40 mm
直線性 1 µm
最小径 0.1 mm

測定対象物の傾きをアクティブ補正

optoCONTROL 2700は、測定対象物の正確なアライメントと角度を検出します。内蔵の評価機能により、測定対象物の傾きに合わせて測定値が自動調整されるので、正確な測定値が出力されます。傾斜補正は直径測定プログラムで使用でき、検出された画像はウェブインターフェースを介して出力し、視覚的に確認することができます。

対象物の角度測定

対象物が測定範囲内で正確に90°の角度をなしていない場合、optoCONTROL 2700は最大45°までの傾きを正確に測定し、出力することができます。

ウェブインターフェースによる簡単な操作と一般的なアプリケーションのプリセット

optoCONTROL 2700のコンフィグレーションはすべて、操作の簡単なウェブインターフェースを介して行うことができます。追加ソフトウェアは必要ありません。ウェブインターフェースはイーサネット接続でアクセスでき、平均化、測定レート、プリセットなどの素早く簡単な設定を行うことができる上、あらゆる測定タスクに対応する広範なパラメータ設定オプションが用意されています。保存されているプリセットを使えば、センサのパラメータを測定タスクに合わせてワンクリックで素早く簡単に設定することができます。

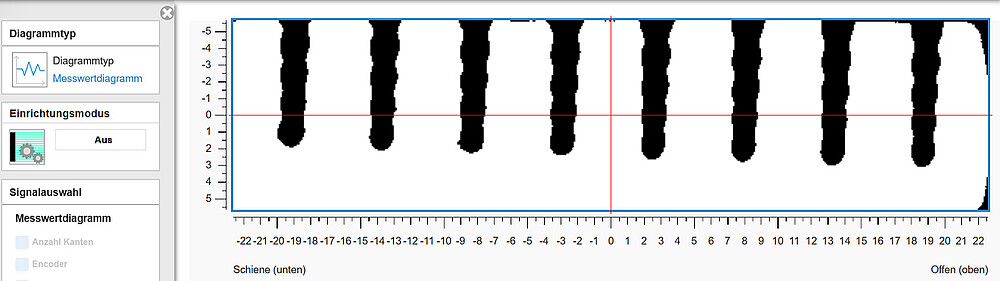

測定対象物へのアライメントが容易な白黒画像

光ビーム内での測定対象物の正確な位置決めは、セットアップモードで素早く簡単に行えます。システムに統合されている白黒画像を使用することで、測定対象物を簡単にセットアップできるので、正確な位置のセッティングや調整にかかる時間や労力が最小限ですみます。測定範囲の中心は両軸に赤線で表示されます。

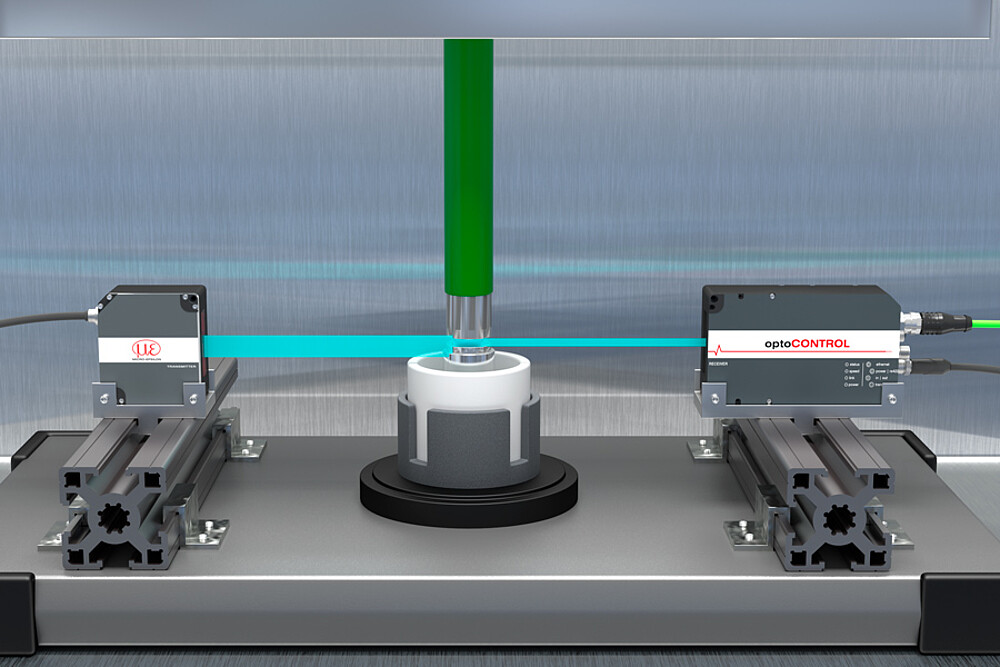

応用例:

機械やシステムに統合するための最先端インターフェース
