optoNCDT 1900

最高のパフォーマンス 高速で正確&高い安定性

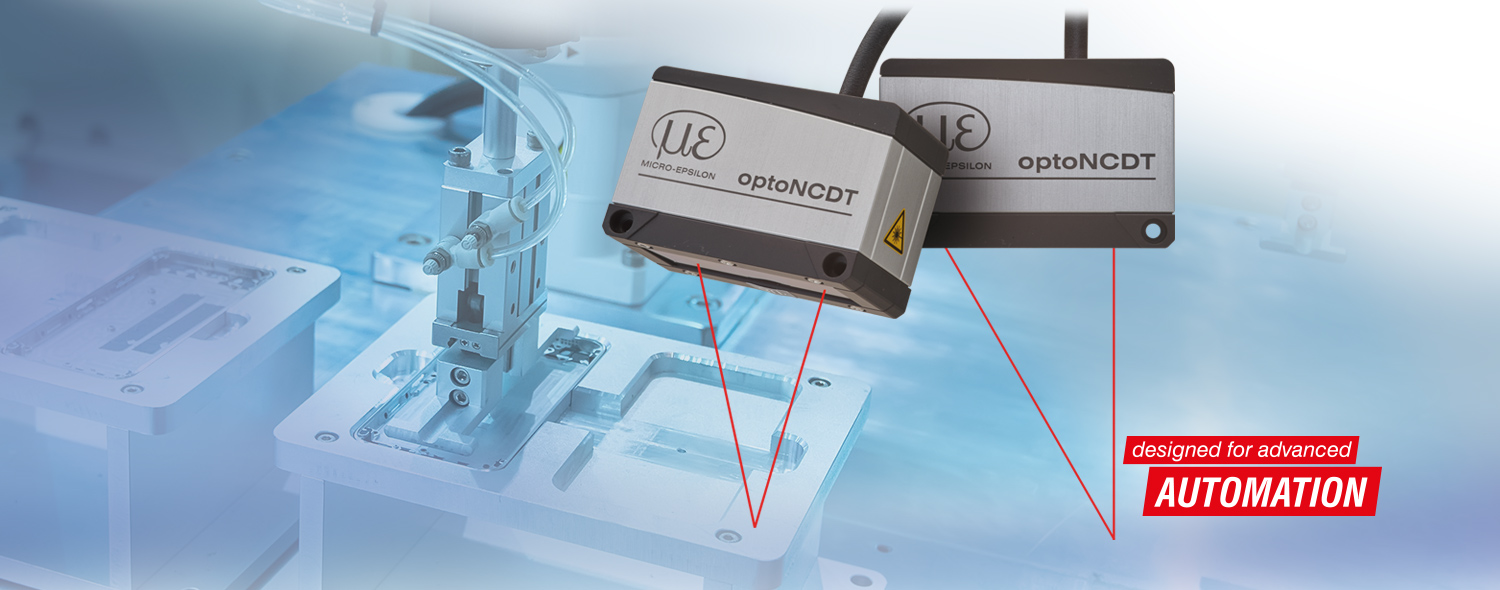

アドバンストオートメーション向けのレーザー変位センサ

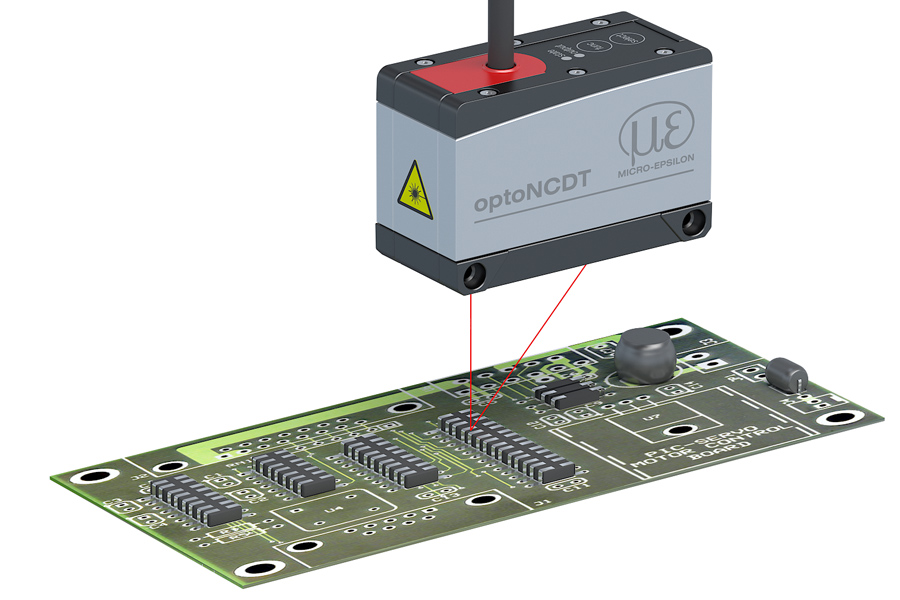

optoNCDT 1900は変位、距離、位置の測定において速度、サイズ、性能、アプリケーションの多様性という他にはない組み合わせを提供します。このコンパクトな三角測量式レーザセンサは、高い測定精度と最大10kHzの測定レートを実現しており、センサの高性能レンズが小さな光点を形成することにより、極小の細部や構造も確実に検知することができます。

logo

特徴

  1. 測定範囲 (mm):2 | 6 | 10 | 25 | 50 | 100 | 200 | 500
  2. 直線性1µm ~
  3. 最大10kHzまでの調整可能な測定レート
  4. アナログ出力とデジタル出力
  5. 電子機器内蔵のコンパクトな構造
  6. 変化する表面に素早く適応するアドバンストサーフェス補正
  7. Webインターフェース内でのお客様のご要件に適した定義済みプリセット
  8. 統合EtherCATインターフェース
  9. UL 61010-1に基づく認証
[]
お問い合わせ
Micro-Epsilon Japan K.K.
Contact Form
あなたのリクエスト {product}
* 必須フィールド。
私たちはお客様の個人情報を内密に扱います。 個人情報に関するプライバシーステートメントをお読みください。.

Laser sensors for industrial series applications

optNCDT 1900 は、動的な変位・距離・位置の測定に使用されます。その測定速度やデザイン、精度が大変優れたセンサで、 内蔵の高性能コントローラが高速かつ高精度な測定値の処理と出力を可能にしています。

この革新的な optoNCDT 1900 レーザー三角測量センサは、例えばアドバンストオートメーション、自動車産業、3Dプリンティング、座標測定機といった、最高精度と最新技術が求められるあらゆる場所で使用されています。

Individual configuration of series applications

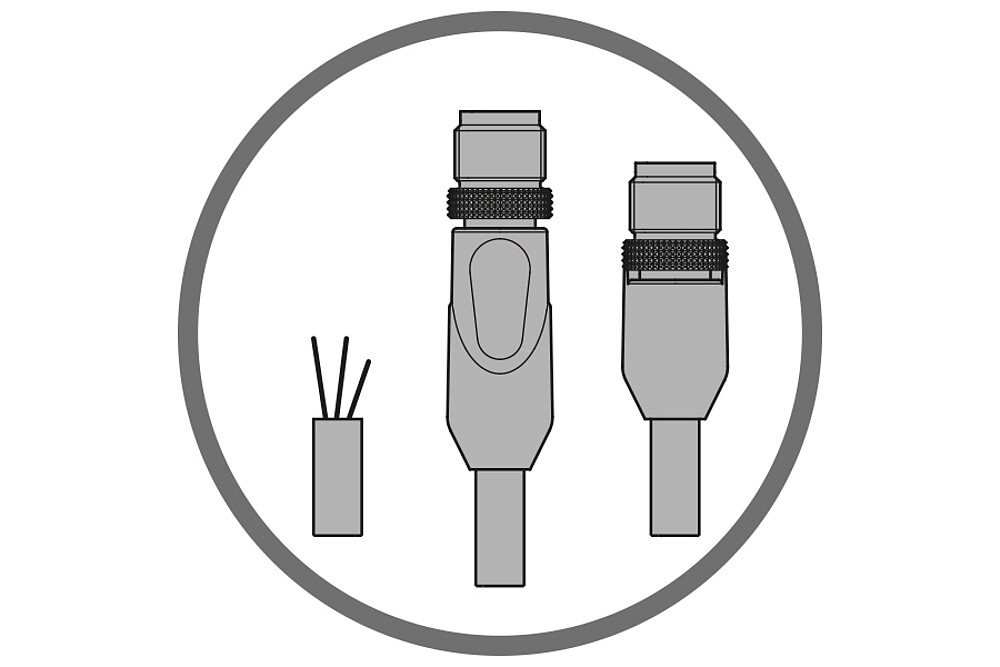

マイクロエプシロンは、シリーズアプリケーション向けにセンサのカスタマイズ設定をご提供しています。ケーブルの長さ、コネクタの種類、ファームウェアのオプションを変更することも可能です。どうぞお気軽にお問い合わせください。

logo

NEW:産業用Ethernetインターフェースを内蔵

最新のレーザー三角測量センサoptoNCDT 1900は、産業用Ethernetインターフェース内蔵タイプがお求めいただけるようになりました。モデルによっては、インターフェースモジュールを追加しなくてもEtherCAT、EtherNet/IP、PROFINETを介してセンサの全性能を直接PLCに統合することが可能です。リアルタイムデータを遅延なく取得でき、設置や配線の手間も省けます。センサのパラメータを設定は、モデルに応じて産業用Ethernet経由で直接、または従来通り直感的なウェブインターフェースを介して行えます。非常に高速な測定向けにはオーバーサンプリング機能があるので、フィールドバスによってはバスサイクル時間の最大8倍の速度で測定データを記録・転送することができます。

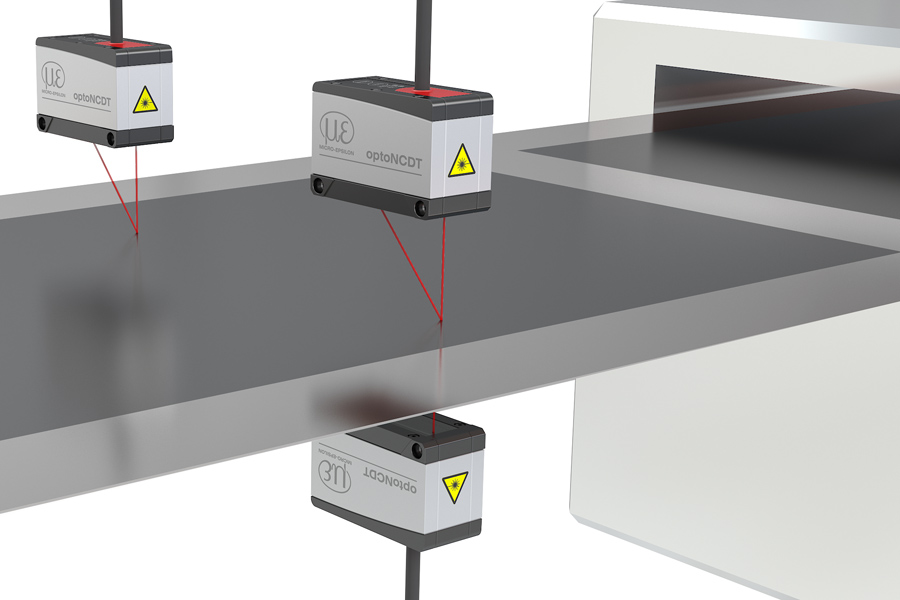

電極塗膜の厚さ測定用に最適化

レーザセンサoptoNCDT 1900は、6mmの測定範囲でもお求めいただけるようになりました。レーザーラインのビーム設計が最適化されているので、このセンサはバッテリーセル製造でのインライン厚さ測定に理想的です。電極コーティングでは、あらかじめ乾燥させたペースト(いわゆるスラリー)が、アルミニウム箔(カソード用)または銅箔(アノード用)の両面に塗布された後、乾燥とカレンダー加工を行うことにより、部分的に非常に多孔質の表面が形成されます。粗い表面の測定用に特別に設計されたこの小さなレーザーラインは、表面の凹凸を補正するのでこういったアプリケーションに最適であり、このようにして得られた塗膜の厚さ値は品質保証に使用することができます。

optoNCDT 1900は、その高い精度と非常にコンパクトなサイズにより、この種の測定タスクに理想的です。

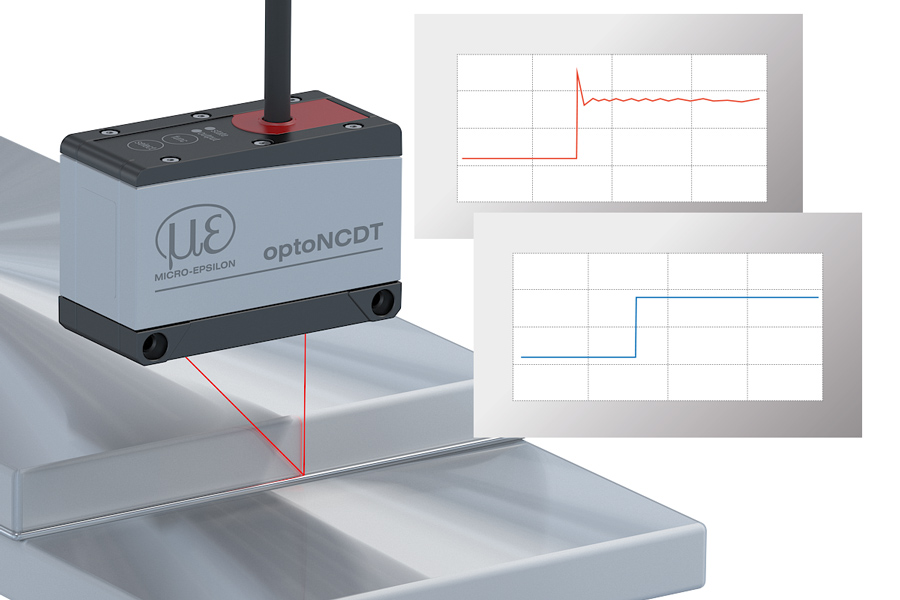

インテリジェントな信号最適化による最高の安定性

信号を最適化するために、二段階の測定値平均化を史上初めて使用することができます。これによって、エッジおよび段差で滑らかな信号波形が得られます。特に可動部品の高速測定では、性能の高い平均化によって精確な信号波形が生成されます。

アドバンストサーフェス補正 - 測定が困難な表面のためのインテリジェントな露光制御

optoNCDT 1900は、インテリジェントな表面制御機能を備えています。新しいアルゴリズムによって、反射の変化により測定が困難な表面でも安定した測定結果が得られます。さらに、このセンサは優れた耐周囲光性を有し、照明が強い環境でも使用することができます。新しいアルゴリズムが、最大50,000ルクスの周辺光を補正します。

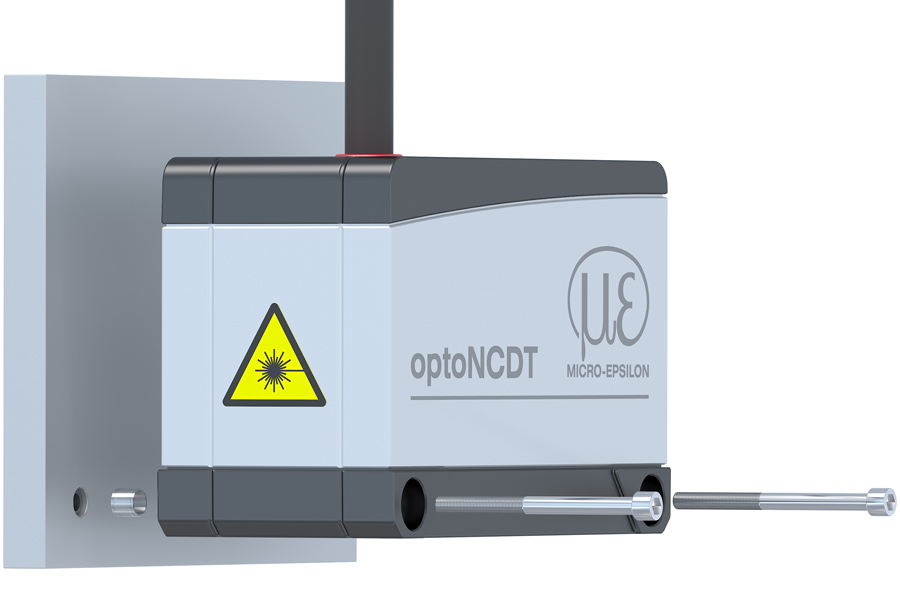

容易な取付けとセットアップ

フィッティングスリーブを使った取付けによって、センサが自動的に正しい位置に配置されます。これによってセンサの交換が容易になり、測定タスクの解決時により高い精度が実現されます。このセンサはサイズが小さいため、狭いスペースにも設置することができます。

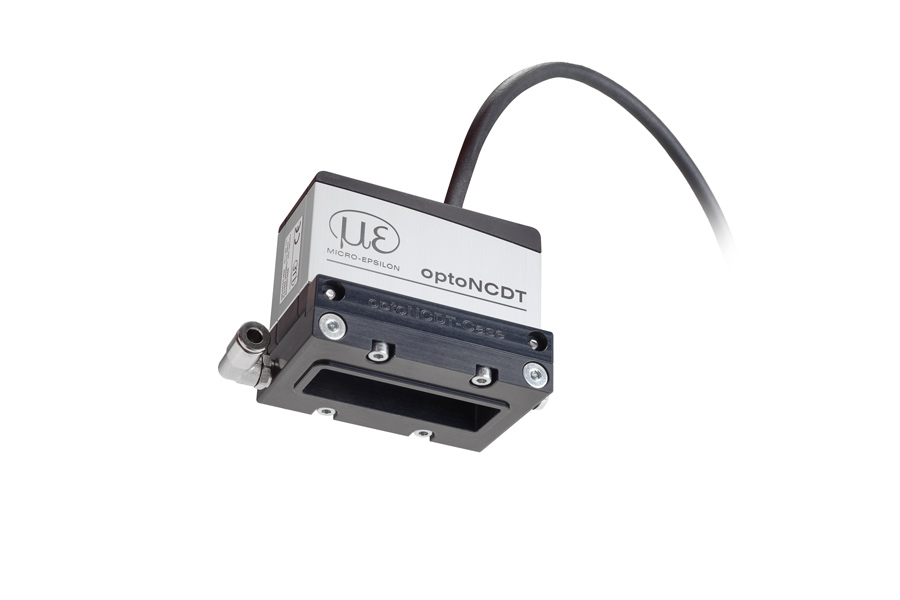

エアパージおよび冷却機能付き保護ハウジング

optoNCDT1900レーザーセンサには、簡単に取り付けられるコンパクトな保護ハウジングをご用意しています。保護ハウジングには保護ウィンドウをクリーニングするためのエアパージが付いており、このエアパージがセンサの冷却も行います。センサ自体の保護等級がIP67であるため、保護ハウジングはセンサを完全に囲むものではありません。

機械およびシステムに統合するための最先端インターフェース

レーザセンサには、RS422インターフェースとアナログ出力が搭載されています。マイクロエプシロン社のインターフェースモジュールによってEtherNet/IPとPROFINETを使用することができます。
