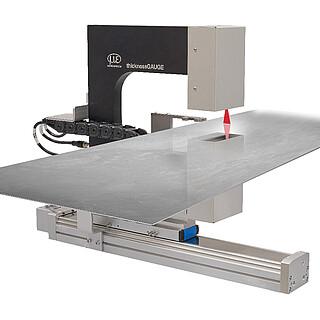

ストリップ材・シート材の精密な厚さ測定用センサシステム
thicknessGAUGE センサシステムは、最大50 mm までのストリップ材やシート材の精密な厚さ測定に使用されます。センサのタイプ、測定範囲、測定幅が異なる複数のモデルがあるので、様々な種類の材料や表面のインライン厚さ測定を比類のない価格性能比で実現しています。
2つの光学式距離センサが取り付けられている安定したフレームで構成された、完全組み立て済みのシステムで、センサが差動原理に従って測定対象物の厚さを捉えます。センサは取り付け側で互いにアライメントされており、工場で厚さが校正されているので、高精度の厚さ測定が実現されています。
センサシステムは直線軸を介して休止位置から測定位置へと移動し、完全自動校正のための測定基準はこの休止位置になっています。
高精度の厚さ測定
thicknessGAUGEセンサシステムは、産業界でストリップやプレート材の高精度な厚み測定に使用されています。電気機械駆動のリニアユニットを介してトラバース式厚み測定を行ったり、センターライン測定（中心厚）やエッジ部の厚さを測定する場合には、固定トラックでの測定も可能です。
正確なプロファイルと3Dインライン測定
thicknessGAUGE 3Dシステムは、フィルムの曲率、コーティングアプリケーションのエッジ、パウチセルのウェルドシームなどの幾何学的形状をインラインで正確に測定するために使用されます。センサーシステムには2台のレーザースキャナーが搭載されています。これらは、直線移動に沿ったプロファイルデータを検出し、全体的なプロファイルに統合することで、2Dまたは3D評価を可能にします。ステップの高さ、曲率、半径などの変数を自由にプログラムできるため、複雑な測定タスクをインラインプロセスで直接解決できます。
自動校正＆温度補正
thicknessGAUGEシステムは、温度変化による影響の補正といった目的のため、in-situキャリブレーションを備えています。校正サイクルは個別に調整でき、in-situキャリブレーションは温度補正を行うだけでなく、システムが正しく機能しているかどうかをいつでもかつ周期的に検証し証明します。
強力な解析・制御ソフトウェア
- マルチタッチのユーザーインターフェース
- 記事データベース
- 生産アーカイブ
- 統計的評価
- 生産現場にフィードバックされる限界値モニタリング（フィールドバスインターフェースはオプションです）
- テスト機器の性能証明
生産中での完璧な品質管理
thicknessGAUGEセンサシステムはストリップ工程やシート製造で使用され、厚さを連続的に測定します。高精度でインテリジェントなセンサ技術を搭載したこのセンサシステムは、多くの業界で使用されています。
