大きな測定フィールド向けの3Dスナップショットセンサ
surfaceCONTROL 3D 2600シリーズのモデルは、大型部品を非接触かつ面全体で高速検出します。最大650 × 495 mmの測定フィールドと475～1250 mmの作動距離により、インライン検査、アットライン検査、またはロボットでの自動化3D検査に最適です。
広い作動範囲により、さまざまな部品高さ、変化する対象物位置、および大きな形状を確実に検出することが可能です。そのため、このセンサは大面積の表面検査および欠陥検査、形状検査、幾何学検査に最適です。

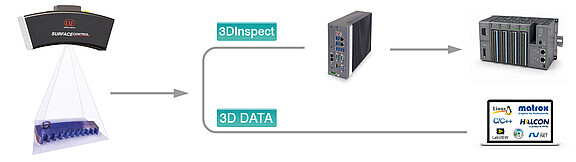

GigE Vision/GenICamおよび産業用インターフェースにより、センサは自動化検査プロセスに容易に統合できます。
特徴
- 最大650 × 495 mmの大きな測定フィールドで、大型部品を1回の撮像で全面検査
- 最大300 mmの大きな測定範囲深度により、さまざまな部品高さを確実に検出
- 高いZ軸繰り返し精度により、高さおよび表面の微小な偏差を検出
- 短いサイクルタイムとインライン検査：最短0.25秒の撮像時間
- 内蔵コントローラによりハードウェア数を低減し、配線・統合手間を削減
- LED光源による非接触3Dスナップショット測定
- 高精度な測定および検査タスク用の校正済み3Dデータ
- GigE Vision / GenICam に対応したギガビット・イーサネット
- PROFINET、EtherCAT、EtherNet/IPを介したダイレクト通信
- 大型部品、ロボット用途、インライン検査プロセスに最適
大きな測定フィールドでも高いZ軸精度

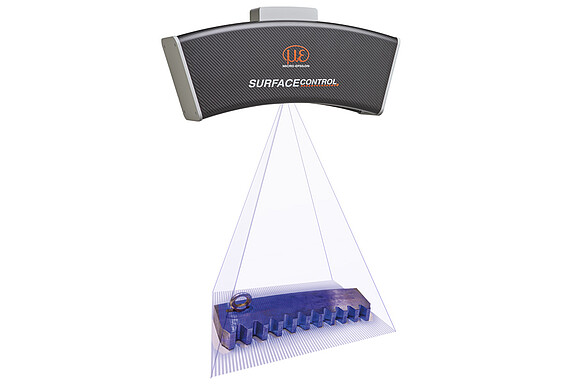

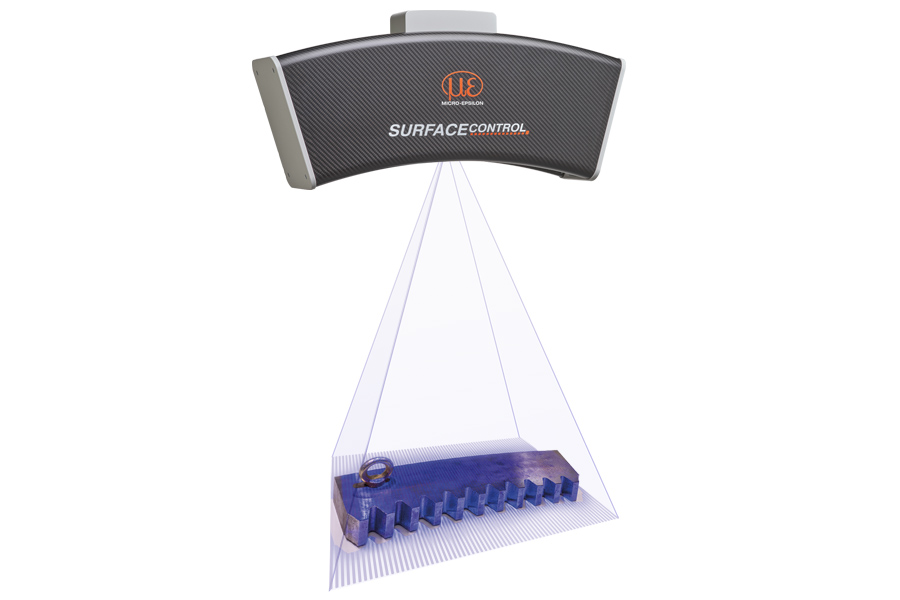

surfaceCONTROL 3D 2600は、大きな測定フィールドと高いZ軸繰り返し精度を兼ね備えているため、大面積の部品でも高精度な3D検査が可能です。そのため、目標値と実測値の確実な比較、合否判定、プロセス監視および生産監視を実現できます。

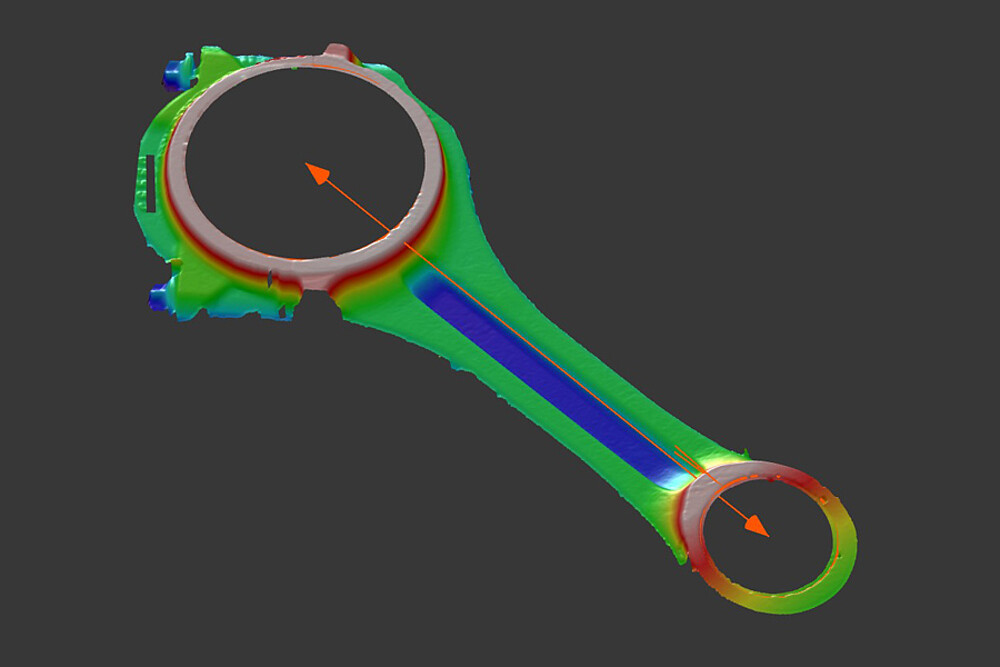

面で取得された3Dデータは、特に形状検査や幾何学検査、平面度偏差、反り、局所的な形状欠陥、表面の凹凸の検出、および大型測定対象物の欠陥検出に適しています。これにより、センサは客観的な品質検査を支援し、不良品の低減に貢献します。
産業プロセス向けの高速3Dデータ取得

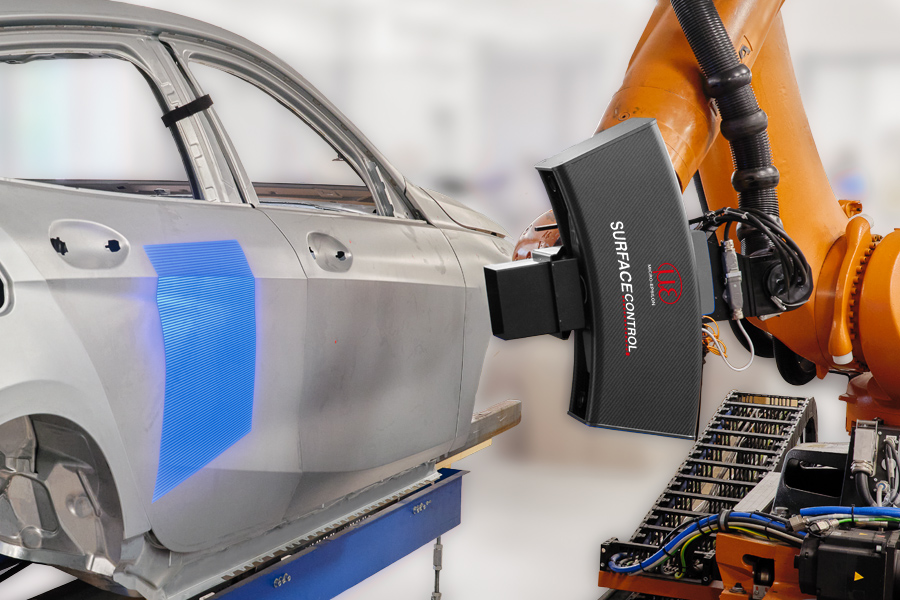

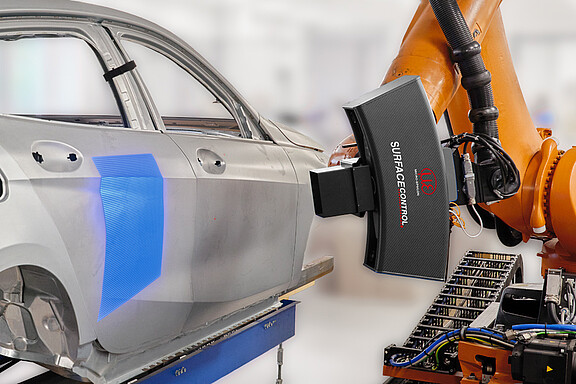

surfaceCONTROL 3D 2600は短時間で3Dデータを取得します。撮像時間が短いため、測定対象物を静止させておく時間を短縮し、自動化プロセスでの迅速な検査フローを支援します。
さらに、処理時間が短いため、算出された3Dデータは、さらなる評価、品質判定、またはプロセス制御のために迅速に利用できます。そのため、このセンサはインライン、アットライン、またはロボットでの自動化検査タスクに最適です。
多様な測定・検査タスク

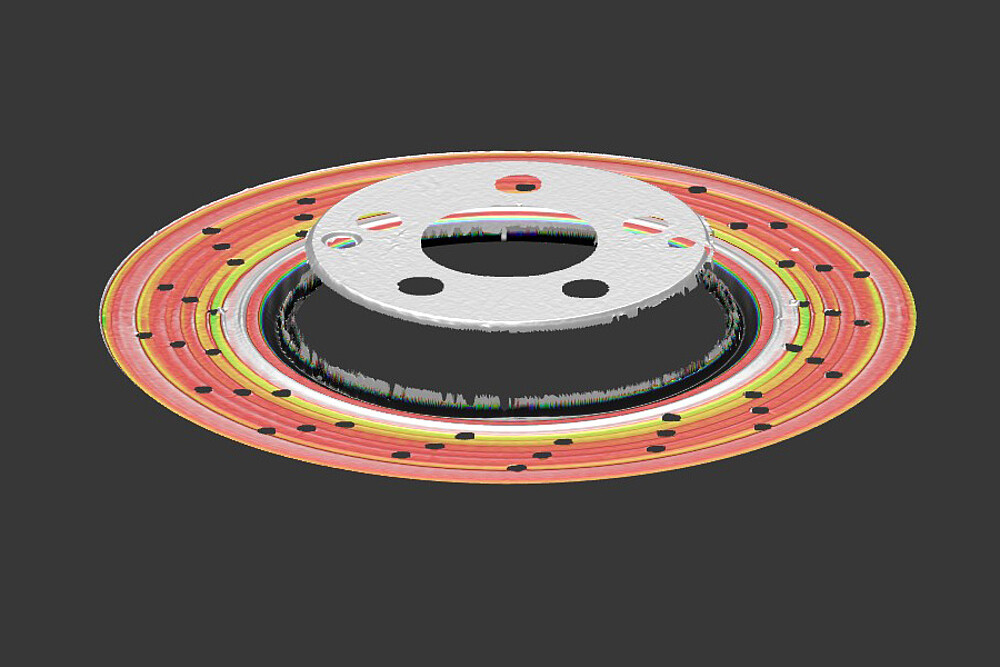

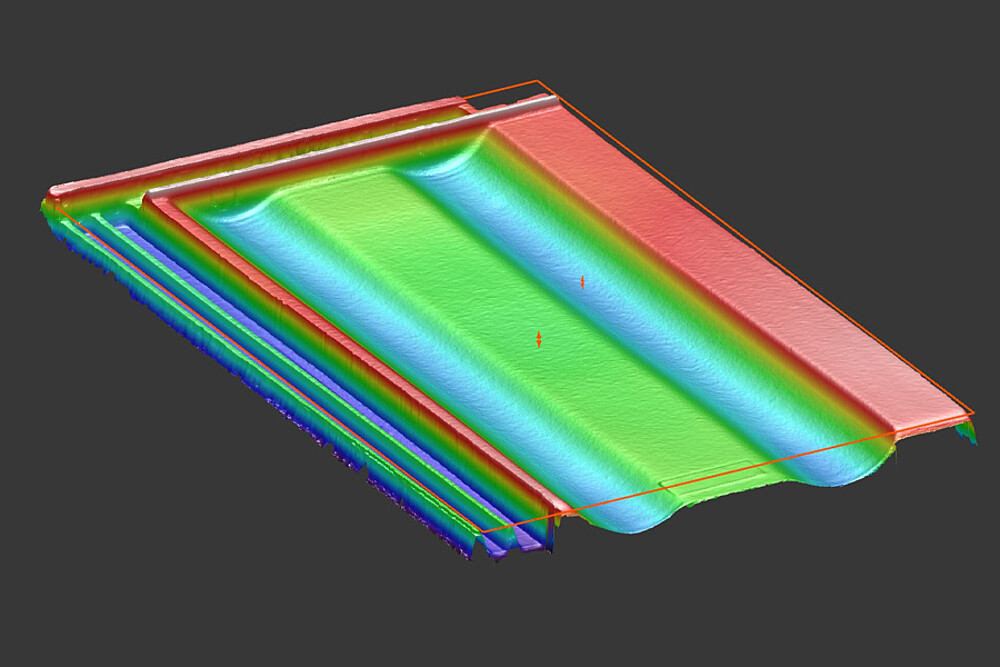

surfaceCONTROL 3Dセンサは、産業分野の品質保証における多様な測定・検査タスクに適しています。形状、輪郭、高さ、平面度、幾何学特性に加え、個々の部品の位置、有無、完全性も確実に検出します。さらに、面全体の表面検査を行うことができ、3D点群上でへこみ、欠け、隆起、くぼみなどの局所的な偏差やその他の欠陥を可視化し、測定できます。
大面積の検査タスクに対応した大きな測定フィールド

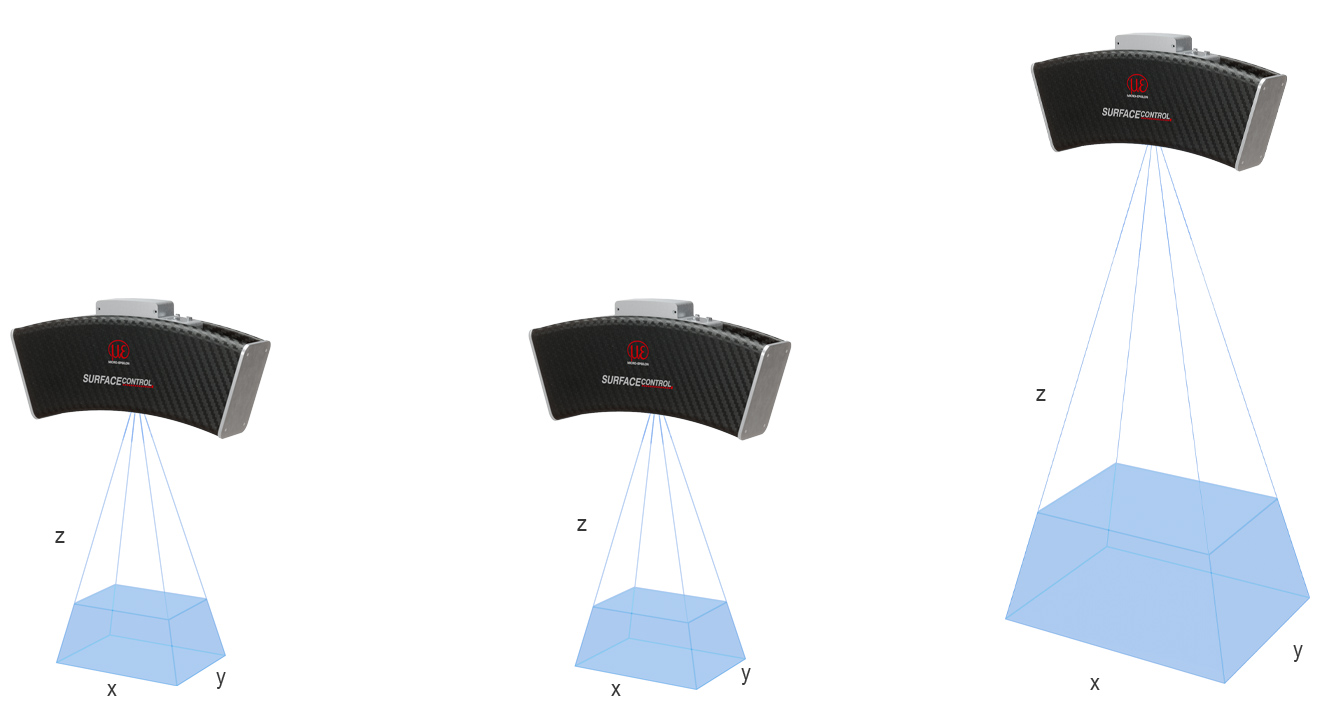

surfaceCONTROL 3D 2600は、大型測定対象物向けに設計されています。モデルに応じて、測定中心距離で300 × 220 mm、400 × 00 mm、または 575 × 435 mmの測定フィールドが利用可能です。測定終了範囲では、最大650 × 495 mmの測定フィールドも取得できます。
