半導体産業向けの高精度な距離センサ


サブナノメートル精度の測定機器

OEM量産用途用に最適化

半導体機械製造、光学系、ファブオートメーションに対応

半導体機械製造におけるOEM量産用途向けの高精度な変位センサ

Micro-Epsilonのセンサ技術は、半導体産業において長年にわたってその実力を実証し続け、複雑な前工程、バックエンドアプリケーション、あるいはウェーハハンドリングオートメーション用の高精度センサなど、数多くの測定タスクに対して最適なソリューションを提供しております。当社のセンサソリューションは、様々な製造環境の過酷なプロセス条件下でも、最高の精度、信頼性、長期安定性を発揮します。

logo

Micro-Epsilonの製品をお勧めする理由

  1. ドイツ製ならではのピコメートルまでの精度向上
  2. コンサルタント、開発、生産をワンストップで提供
  3. お客様との協力によって:量産およびOEMにおける品質とソリューションに関する専門知識
  4. 半導体製造における技術および用途に関する深い知識
  5. 高精度な変位センサとセンサシステムに対応した最先端の製造プロセス
[]
お問い合わせ
Micro-Epsilon Japan株式会社
お問い合わせフォーム
あなたのリクエスト {product}
* 必須フィールド。
私たちはお客様の個人情報を内密に扱います。 個人情報に関するプライバシーステートメントをお読みください。.

半導体産業向けの優れたセンサ技術

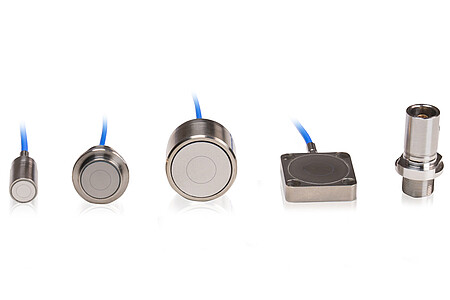

当社は、OEM量産用途向けに、お客様の仕様に従ってカスタマイズしたセンサ製品を開発しています。そのために、渦電流式センサと静電容量式変位センサが使用されます。これらのセンサは過酷な環境でも最高の性能を発揮します。

OEM量産用途向けに最適化されたセンサ

当社は、量産用途向けに、ケーブル、センサ材質、構造形状、コントローラなど、お客様の仕様に応じてセンサを改良します。さらに、用途に応じたセンサ材質も使用しています。

量産用途向けの代表的なセンサ仕様

  • 真空に対応:低ガス放出材質と超高真空対応製造技術
  • 特殊な接続技術
  • 半導体に対応したラベルとパッケージ
  • 最高の測定精度のための性能最適化
  • 電磁場に対する最高の耐性
  • すべてのプロセス工程における高い品質保証基準

半導体に対応 - 最適化された生産特性

すべてのセンサとシステムは、複雑な製造工程およびテスト工程を経ています。これは、電子機器の選択と配置、機械による製造、特殊なプロセス技術などに該当します。

高度に専門化された製造プロセス

  • 超短パルスレーザ技術
  • 高温真空はんだ付け
  • 機械系の精密製造
  • バーンイン試験
  • 全自動鋳込みシステム
  • 部品とスイッチンググループのパッシベーションとコーティング
  • 特殊なクリーニング工程

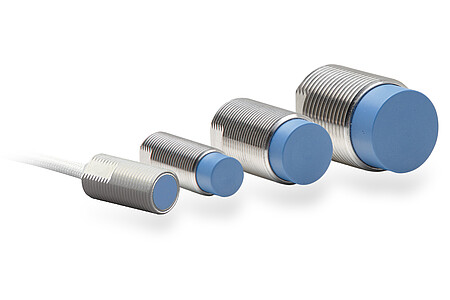

埋め込み型コイル技術

特に要件の厳しいOEMプロジェクトでは、埋め込み型コイル技術または埋め込み型キャパシタ技術 (ECT) を用いた構造が推奨されます。無機材質を採用した超小型センサ構造により、外側の形状はほぼ自由に決めることができます。セラミック基板のおかげで、このセンサは機械的に堅牢で、非常に安定しています。ご要望に応じて、評価用電子機器全体をセンサ内に組み込むこともできるため、ECTセンサを特殊な取り付け状況に合わせてカスタマイズすることが可能です。ECTセンサは極めて過酷な使用条件に適しており、数々の用途で成功例を生み出しています。

半導体産業のための精度向上

Micro-Epsilonは、高精度な光学位置決めやステージ位置調整、ハイブリッド接合まで、半導体産業における多様な用途に最適なソリューションを提供しています。前工程および後工程で使用されるセンサは、最高の精度と信頼性により高評価を受けています。
