reflectCONTROL - 反射表面の3D測定と検査

ナノメートルの分解能

反射表面の検査用3Dセンサ

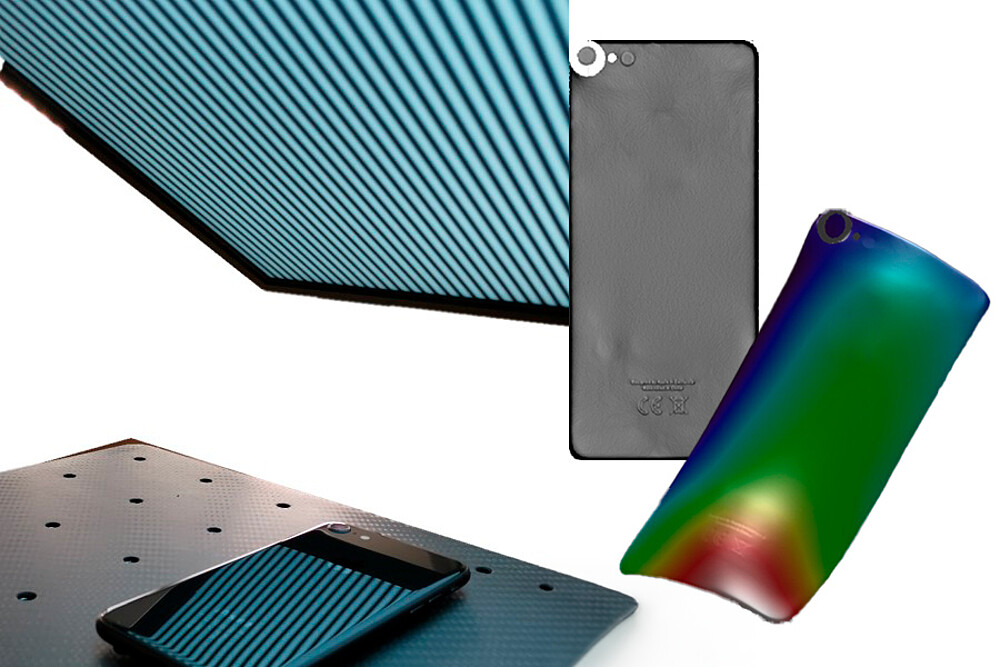

reflectCONTROLセンサは、反射率の高い透明な表面で欠陥検出を行うための革新的なソリューションを提供します。reflectCONTROLセンサは位相測定偏向法を利用し、全面測定を可能にしています。人員や作業時間が欠かせない人手による従来の目視検査とは対照的に、reflectCONTROLセンサは正確な測定結果を提供し、表面品質を詳細に分析することができます。評価とパラメータ化を担う強力なソフトウェアパッケージもご用意しているので、表面検査の効率と精度が大幅に向上します。

logo

特徴

  1. より鮮明な2D画像のための改良されたカメラ配置
  2. 10 nmからの微小な偏差も検出可能
  3. 高精度高さ測定のための3D点群出力
  4. 最大500万点の3Dデータをセンサから直接取得
  5. Z方向にナノメートル領域の分解能
  6. XY分解能100 µm
  7. 強力な3DInspectソフトウェア
[]
お問い合わせ
Micro-Epsilon Japan K.K.
Contact Form
あなたのリクエスト {product}
* 必須フィールド。
私たちはお客様の個人情報を内密に扱います。 個人情報に関するプライバシーステートメントをお読みください。.

鏡面反射する表面の3D測定用デフレクトメトリセンサ:RCS 130-160 3D HLP

特徴:

  • 測定領域 170 x 160 mm
  • 反射率の高い平面測定向け
  • 2次元底面強度、振幅、曲率画像の出力
  • 高精度高さ測定のための3D点群出力

reflectCONTROL RCS130-160 3D HLPは、鏡面部品の形状検出用に開発されました。測定対象物の表面で反射してセンサカメラに映し出されるストライプパターンを、センサがディスプレイに表示し、センサが3Dで表示した表面を使用して部品のトポロジー(平坦度、たわみ、曲率など)を検出することができます。RCS130モデルは生産ラインなどでの測定・検査作業に最適で、センサに備わったGigE VisionインターフェースがGenICamに準拠したデータを提供します。


鏡面部品の表面検査:RCS 110-245 2D

特徴:

  • 測定領域 110 x 245 mm
  • 反射率の高い平面測定向け
  • 2次元底面強度、振幅、曲率画像の出力

コントローラ一体型のreflectCONTROL RCS110-245 2Dは、定置測定や機械への組み込み用に設計されています。このコンパクトなセンサは反射面の凹凸を検出し、この凹凸をソフトウェアが処理し、反射率と曲率画像として表示することができます。得られた表面画像は、GigE Visionを介して多数の画像処理ソフトウェアツールでさらなる処理を行うことができます。

RCS110-245 2Dの機能はすべて、reflectCONTROL RCS130-160 3D HLPにも搭載されているので、どちらのセンサも表面検査のための強力なソリューションを提供し、既存のシステムへのシームレスな統合を可能にしています。

Valid3D - 信頼性の高い3Dデータ

マイクロエプシロン3D-SDKを介したソフトウェア接続

reflectCONTROLには組み込みが簡単なSDK(ソフトウェア開発キット)が備わっています。このSDKは業界標準のGigE VisionとGenICamをベースにしており、以下の機能ブロックなどがあります:

  • ネットワークの設定とセンサへの接続
  • 豊富なセンサ制御
  • 測定画像の伝送制御
  • ユーザー定義のパラメータセットの管理
  • C++サンプルプログラムとドキュメント

また、GigE Visionを介したセンサへのアクセスは、GenICamクライアントを使えばSDKなしでも可能です。
