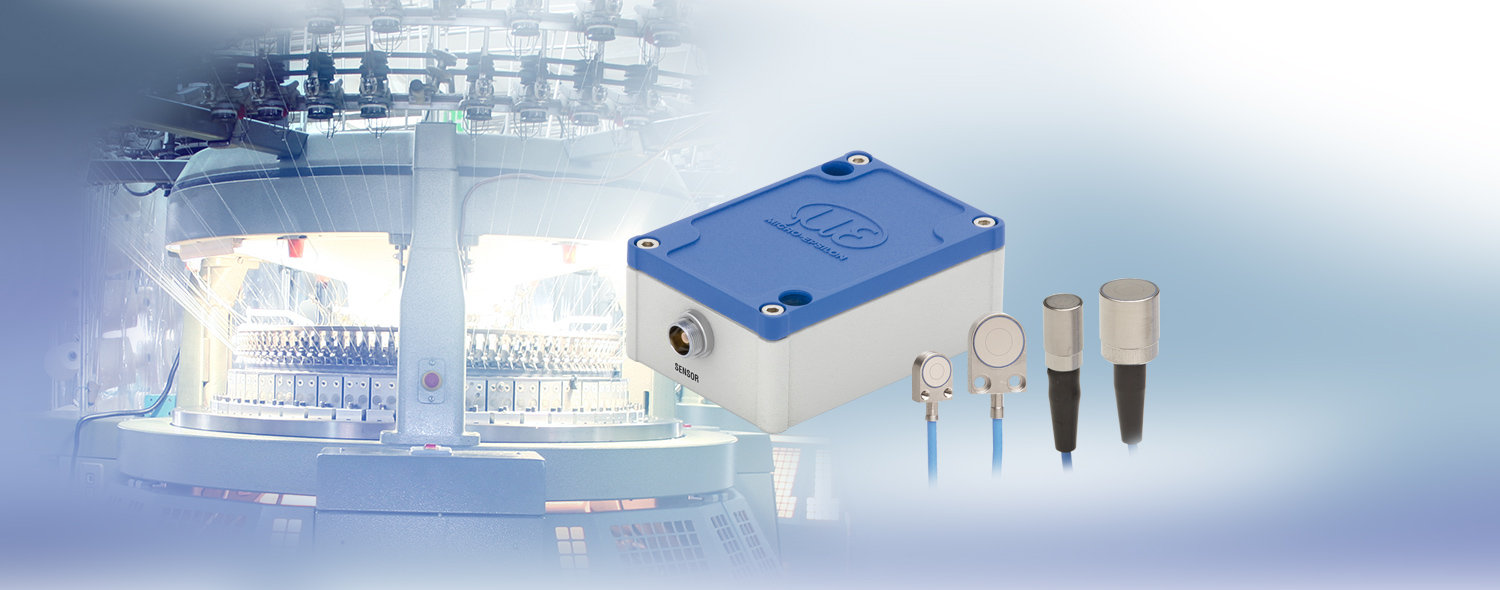

capaNCDT 6110

コンパクトな静電容量式シングルチャネル測定システム

コンパクトな静電容量センサシステム

capaNCDT 6110は、コンパクトなコントローラ、センサケーブルおよびセンサで構成された,新しい静電容量式シングルチャネル変位測定システムです。コントローラのフォームファクタが小型で、操作も簡単なので、capaNCDT 6110は特に機械やプラントへの統合に適しています。

logo

特徴

  1. 測定範囲(mm)0.05 | 0.2 | 0.5 | 0.8 | 1 | 2 | 3 | 5 | 10
  2. 直線性 最大0.025 µm
  3. 分解能 最大0.005 µm
  4. アナログ出力(電圧)
  5. デジタルインターフェースRS485(コントローラDT6120)
  6. コントローラのための小型のフォームファクタ
  7. 出力24 VDC/55 mA(9~36 V)
  8. 高精度と安定性が求められる測定に最適
[]
お問い合わせ
Micro-Epsilon Japan K.K.
Contact Form
あなたのリクエスト {product}
* 必須フィールド。
私たちはお客様の個人情報を内密に扱います。 個人情報に関するプライバシーステートメントをお読みください。.

多様でコンパクト

capaNCDT 6110は多種多様な場面に適用でき、capaNCDTの全センサモデルと互換性があります。電圧が9~36 Vなので、普通自動車やトラックの中でも使用することができ、測定値は電圧出力を介してアウトプットされます。

Capacitive sensor in the palm of a hand

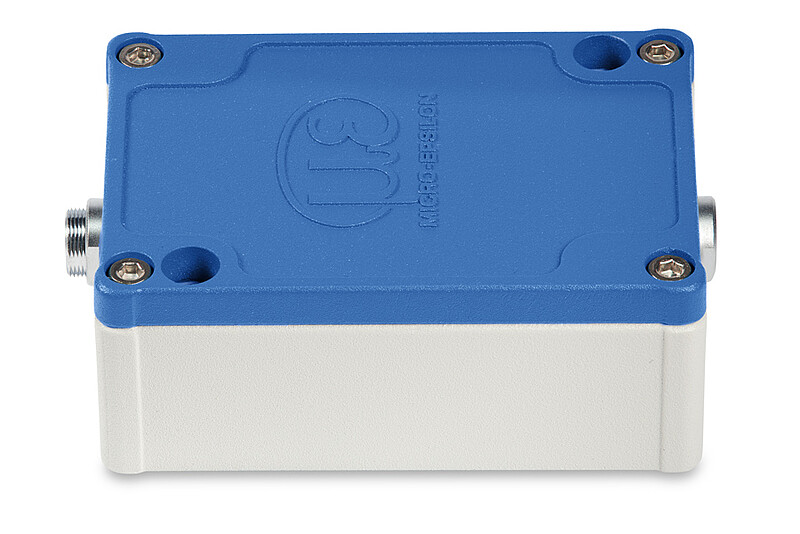

コントローラDT6110は、高分解能での静電容量変位測定のエントリーモデルです。フォームファクタがコンパクトなので、狭いスペースでもコントローラを統合することができます。コントローラDT6110はcapaNCDTシリーズのあらゆるセンサやケーブルと互換性があり、コントローラDT6110/ECL2ではケーブルの延長も可能です。

特徴

  1. 動的分解能0.015 % FSO(1kHz)

  2. 応答性1 kHz(-3 dB)

  3. 出力0~10 V(ショート保護機能付き)、オプション:±5 V、10~0 V

静電容量コントローラDT6112は動的測定のエントリーモデルです。帯域幅が最大20 kHz(-3dB)なので、素早いプロセスも確実に捉えてモニタリングし、capaNCDTシリーズのあらゆるセンサやケーブルと互換性があります。

特徴

  1. 動的分解能0.03 % FSO(20kHz)

  2. 応答性20 kHz(-3 dB)

  3. 出力0~10 V(ショート保護機能付き)、オプション:±5 V、10~0 V

静電容量コントローラDT6120は、高分解能での静電容量変位測定のエントリーモデルであり、アナログ出力だけでなくRS485インターフェースも備わっています。フォームファクタがコンパクトなので、狭いスペースでもコントローラを統合することができ、capaNCDTシリーズのあらゆるセンサやケーブルと互換性があります。

特徴

  1. 動的分解能0.015 % FSO(1kHz)

  2. 応答性1 kHz(-3 dB)

  3. "出力0~10 V(ショート保護機能付き)

  4. デジタルインターフェースRS485"
