3Dプロファイルユニット - ステッチングされた2D/3Dプロファイルデータのスマートな3D評価と結果出力
3Dプロファイルユニットでは、scanCONTROL 30xxセンサによる複数の個別プロファイルを共通の座標系で計算することができます。この機能により複合2Dプロファイルや複合3D点群の生成が可能となっているので、様々な形状のキャプチャや測定範囲の拡張、厚さ測定が行えます。センサ位置と測定対象位置の正確な割り当てはは、内蔵のエンコーダ入力を介して実施されます。
データの評価とシステムのパラメータ化は、3DInspectソフトウェアで行うことができ、3Dプロファイルユニットコントローラは、産業用イーサネット接続と統合された評価機能を備えているため、アプリケーションの制御とPLCへの測定値出力が可能です。また、3Dプロファイルユニットコントローラは、GigEVisionを介して一般的な画像処理プログラムに統合することもできるので、ローデータサプライヤーとしても機能します。
3DInspect：すべてのマイクロエプシロン3Dセンサに対応する強力なソフトウェア
3DInspectは、3Dプロファイルユニットのためのユーザーフレンドリーな統一ソフトウェアツールです。3Dプロファイルユニットのパラメータ設定と測定データの取得は、3DInspectソフトウェアから直接行うことができ、強力なツールにより、点群の位置合わせやフィルタリング、関連領域の直感的な認識と選択やプログラムの組み合わせが行えます。さらに、3D点群を任意に加工したり、検出した測定値を制御系に出力することも可能です。
ステッチングされた2D/3Dプロファイルデータの生成と転送：3DPU-X
3DPU-Xは、複数のscanCONTROLセンサのプロファイルデータを共通の座標系で計算し、GigE Vision経由で2Dプロファイル/3D点群として利用できるようにするシステムです。
画像処理および3Dソフトウェアへの直接統合｜あらゆるGigE Visionクライアントとの通信｜プロファイルデータまたは3D点群の転送
2D/3Dプロファイルデータのステッチングによるスマートな3D評価と結果出力：3DPU-X/IE

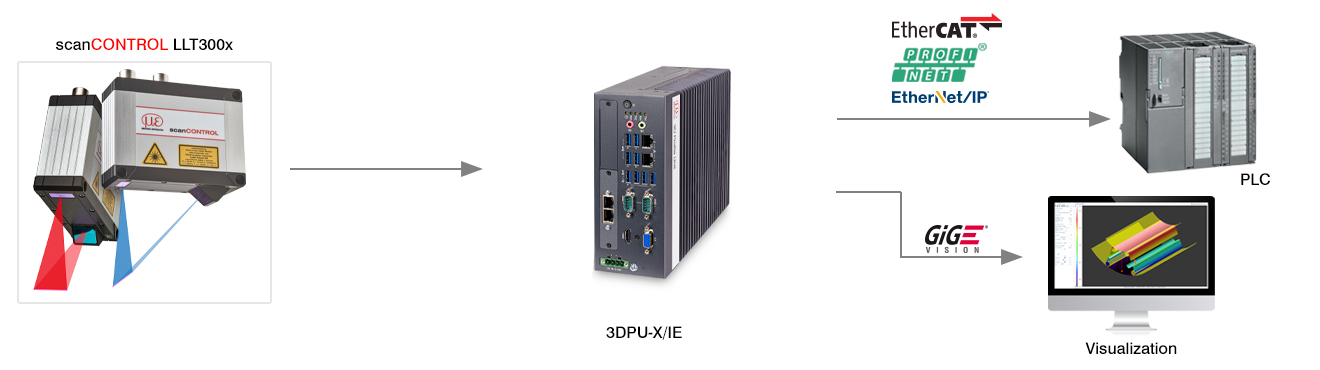

3DPU-X/IEは、複数のscanCONTROLセンサのプロファイルデータを共通の座標系で計算し、2Dプロファイル/3D点群を評価し、統合されたフィールドバスインターフェース経由で、例えば合格または不合格という結果として測定値を提供します。
3DInspectによる統合評価と設定｜制御と測定値転送のための産業用イーサネットインターフェース｜測定値と測定結果の転送
マイクロエプシロン独自のレジストレーションターゲットによる自動登録

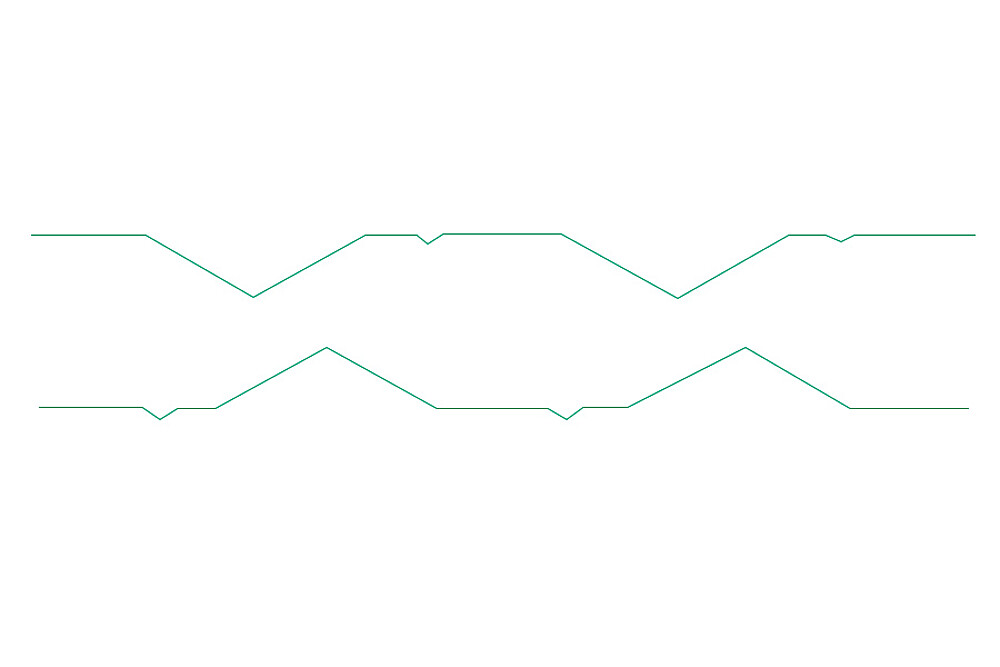

マルチセンサ登録機能が各scanCONTROLセンサの位置をそれぞれ特定し、共通の全体座標システムに転送します。この登録により、セットアッププロセス中に各センサの測定値が共通の座標システムに統合されます。

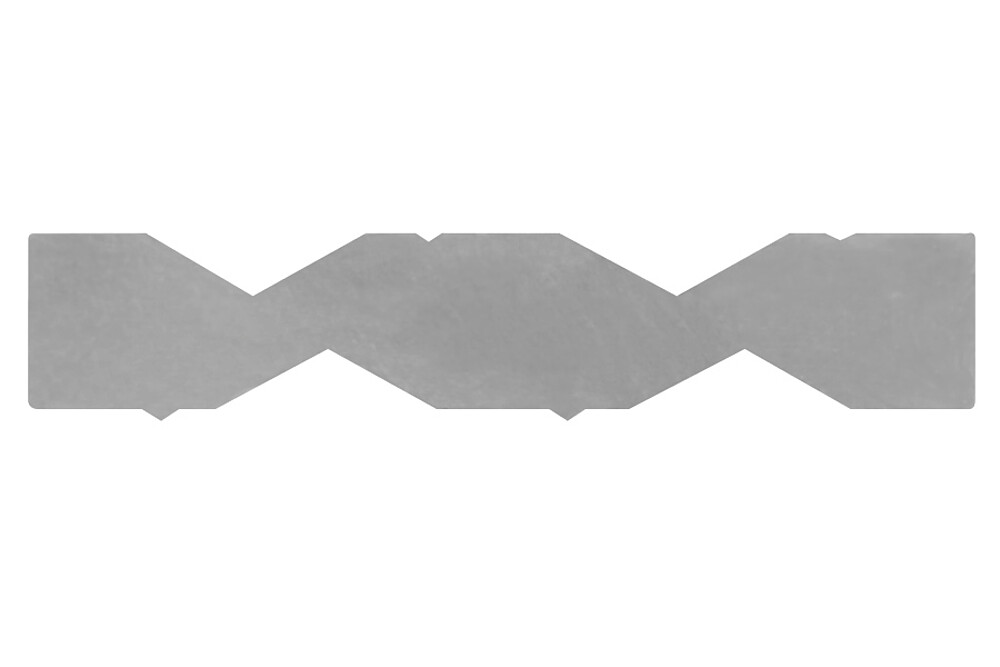

マイクロエプシロンは、scanCONTROLセンサのあらゆる測定範囲や測定配置に、専用のレジストレーションターゲットをご提供しています。それぞれのコンフィグレーションと測定セットアップ用に、専用のレジストレーションターゲットを構築することも可能です。また、ゴールデンサンプルを介して、レジストレーションターゲットなしでセンサを登録することもできます。
