レーザ光を正確に誘導する動的な高速ステアリングミラー
Micro-Epsilonの高速ステアリングミラー (FSM) は、光線やレーザ光を精確に偏向させるために使用される超小型チルトミラーです。FSM3000モデルは高い精度と最高のダイナミクスを兼ね備えています。組み込みが容易で極めて堅牢であるため、宇宙での衛星通信などに使用されています。高性能なボイスコイルアクチュエータと埋め込み型コイル技術を搭載した高分解能渦電流式センサにより、精度を極めた動きを実現し、大きな傾斜角を提供します。FSMは、優れたミラー品質により最高の光学要件を満たしています。大量生産向けに最適化 - 工業、光学、航空宇宙、防衛分野での用途に理想的。
動的なビームガイド用の新しい基準を是非ご覧ください。

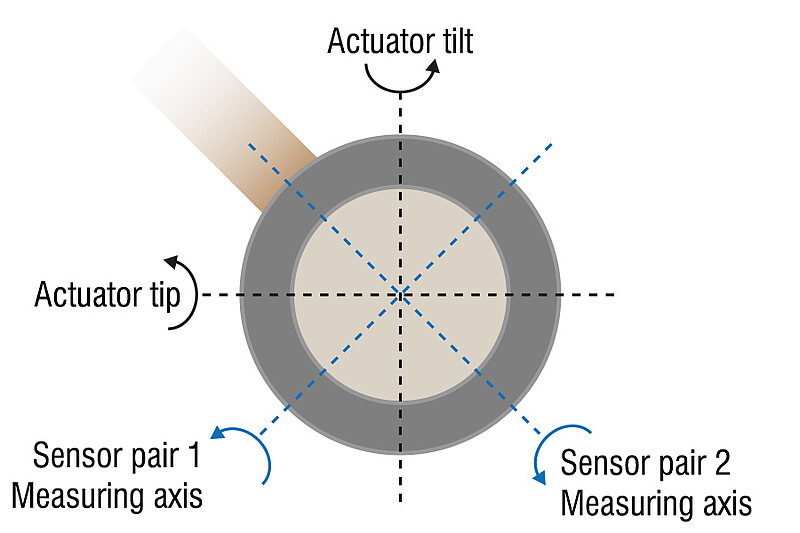

ミラーの安定した位置決めと最高の反射特性
高速ステアリングミラーは特に光通信などに使用されるため、高い信号品質で安定したデータ転送を実現する必要があります。転送性能を最大限に高めるため、FSM3000モデルでは、優れた反射特性（1550 nm時に99.3%以上の誘電率）を備えた高平坦度ミラーを使用しています。同時に、堅牢なセンサを組み合わせたシステム構造により、ミラーの位置を良好に制御し、周囲の影響を受けることなく安定した状態を維持することができます。

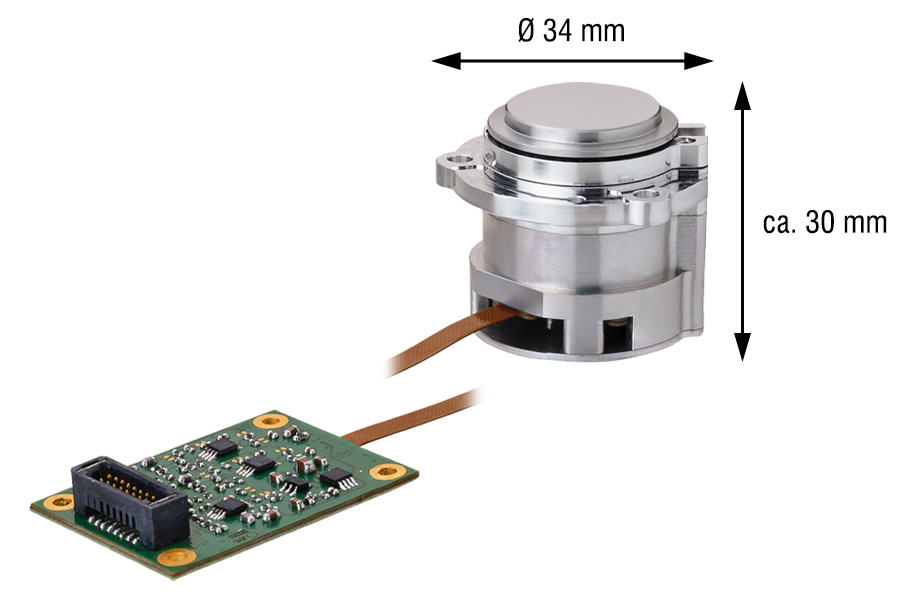

小型、軽量、堅牢
材質、技術原理、使用されるセンサ - FSM3000のすべての構成要素は極めて堅牢です。さらに、高速チルトミラーシステムは超小型で、重量もわずか55グラムほどです。そのため、組み込みが容易であるだけでなく、極めて高い耐久性を備えています。例えば、衛星におけるロケット打ち上げ時の強い衝撃や振動にも難なく耐えられ、軌道上で極めて精確かつ確実に動作します。

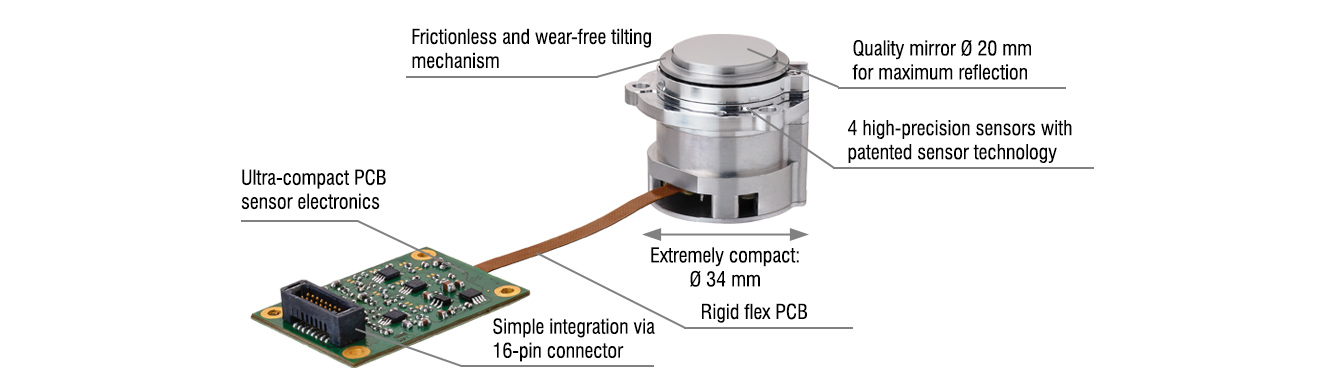

インテリジェントなシステム構成 - 組み込みが容易

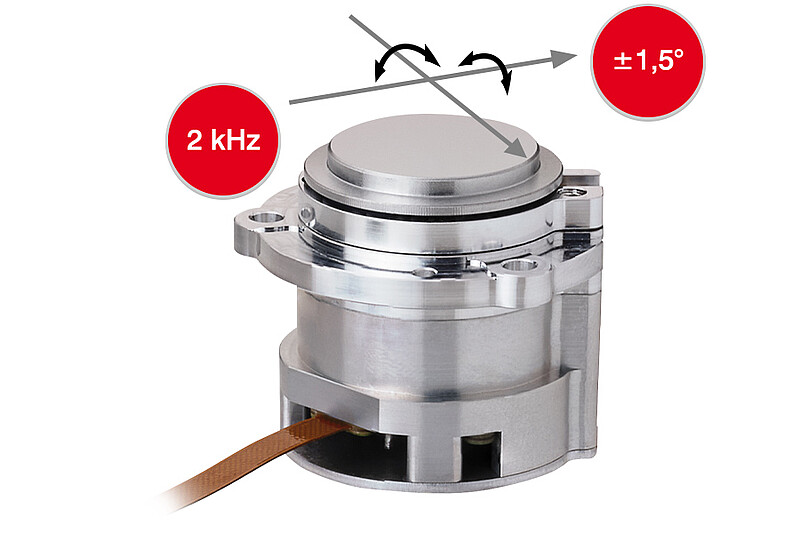

FSM3000 チルトミラーは、機械的にも電気的にも迅速かつ容易に組み込むことができます。小型で軽量なだけでなく、センサ電子機器の16ピンコネクタ付き内蔵ケーブルと側面の取り付け穴によって、機械的設置が容易です。電気的には、センサの所要電圧はわずか5 V、アクチュエータの所要電力は113 mW（最大公称偏向角が1.5°の時）です。

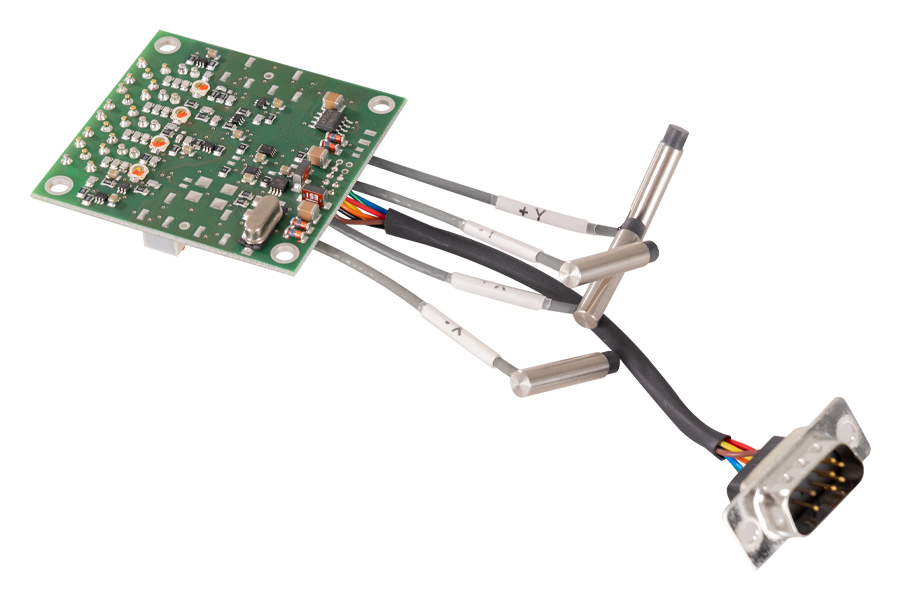

Micro-Epsilonの高精度センサを用いたミラーの傾斜
Micro-Epsilonは、既成の高速ステアリングミラーに加えて、ミラーの傾斜を高精度で測定できる特殊な渦電流システムも提供しています。この用途のために、ダイレクトなシステム統合用や高速ステアリングミラーへの統合用の4チャンネルシステムを、長年にわたってお客様に納入してまいりました。
このシステムは、大型ミラーを制御しなければならない場合や、ミラーの位置決めに関して特殊な要件がある場合にも特に適しています。
