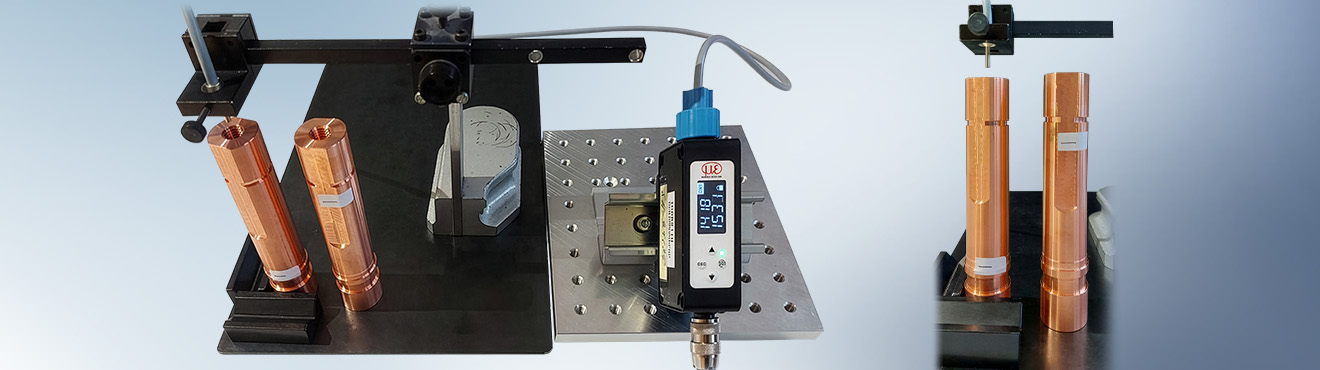

銅などの旋削加工部品の製造では、正確な穴深さは品質を左右する重要な要素です。特に深い穴や非常に細い穴では、材質特性、表面状態、アクセスの制約によって測定が難しくなり、従来の検査方法では測定が難しいことが多々あります。optoCONTROL CLS1000と光ファイバ反射型センサCFS4-A11を組み合わせることで、穴深さを非接触で確実かつ高精度に検出できます。

微小な穴深さの検出
深さを検出するため、反射型センサは上方から穴の内部に向けて測定します。穴が深いほどセンサが受光する反射光は少なくなり、電気信号も弱くなります。この原理により、50 µmまでの微小な深さの差異まで検出が可能です。測定値はディスプレイに直接表示されるため、寸法の差異を迅速に特定し、旋削加工部品の品質を確実に評価できます。

深穴でも高精度な深さ測定を実現
CFS4-A11光ファイバ反射型センサは、ビーム角が22°と小さいため、最大1,200 mmの深穴測定に特に適しています。非接触検出は材質や表面状態に左右されないため、銅部品のような測定が難しいワークであっても安定した検査が可能です。また、お客様の用途に合わせてセンサをカスタマイズできるため、既存の生産・検査プロセスに最適に組み込むことができます。これにより、量産時にも一貫して高い製品品質を維持し、検査工数を大幅に削減できます。
