測定値のアウトプット

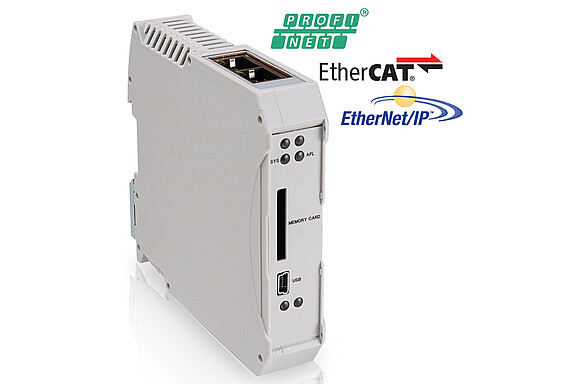

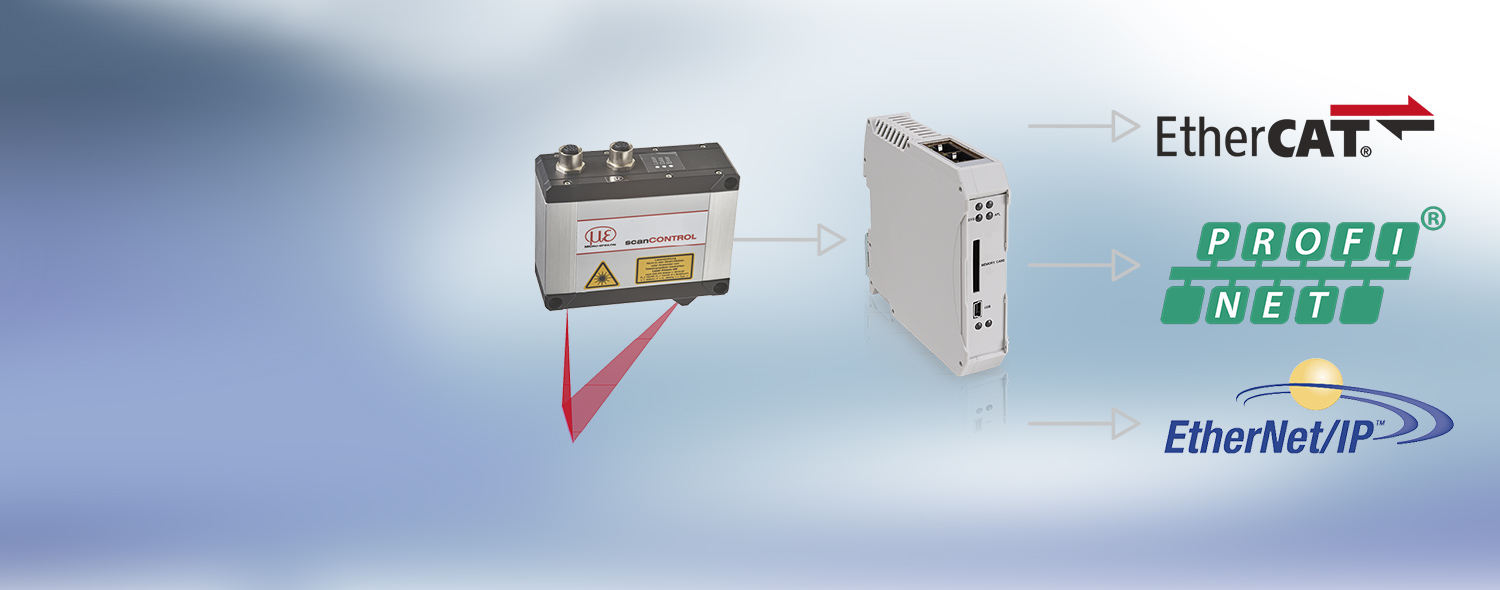

2D/3D Gatewayまたは2D/3D Output Unitを使用すれば、scanCONTROL SMARTの測定値を様々なインターフェースを介して送信することができます。

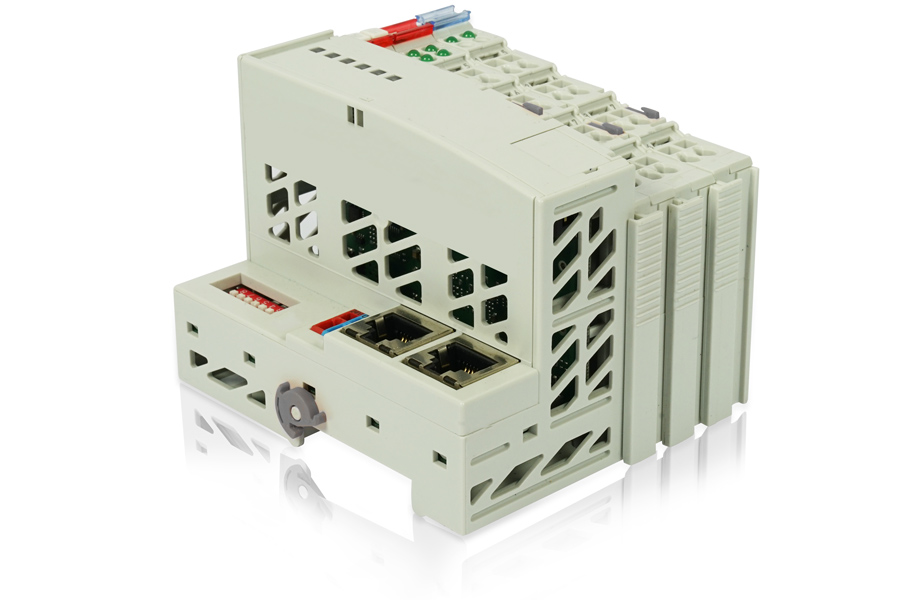

2D/3D Output Unit
scanCONTROL SMART Sensorは、Modbusインターフェースを介して直接Output Unitと通信します。このOutput Unitは、測定値をアナログ電流信号または電圧信号、もしくはデジタルスイッチ信号(OK/NOK評価)に変換します。システムは常に1つのベース(フィルタモジュールと終端端子が備わったフィールドバスカプラー)と、1つまたは2つ(アナログとデジタル)の出力端子で構成されています。
出力端子は以下の種類をご用意しております:
- デジタル- 8チャネル:正負切り替え
- アナログ- 4チャネル:±10 V、0~10 V、0~20 mAまたは4~20 mA
