surfaceCONTROL 3D 3500

新世代の高精度インライン3D計測

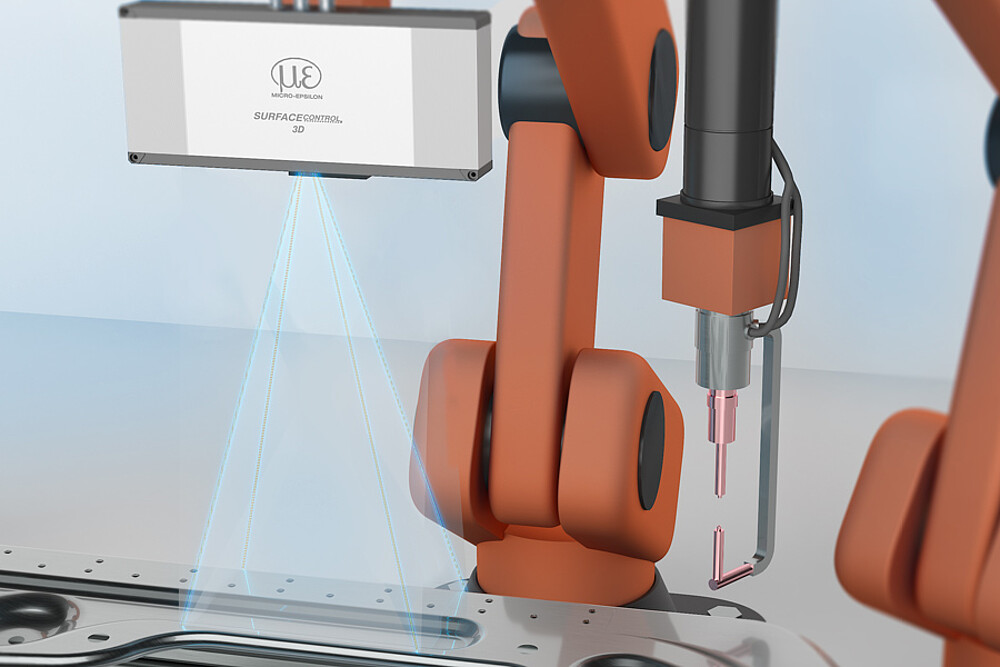

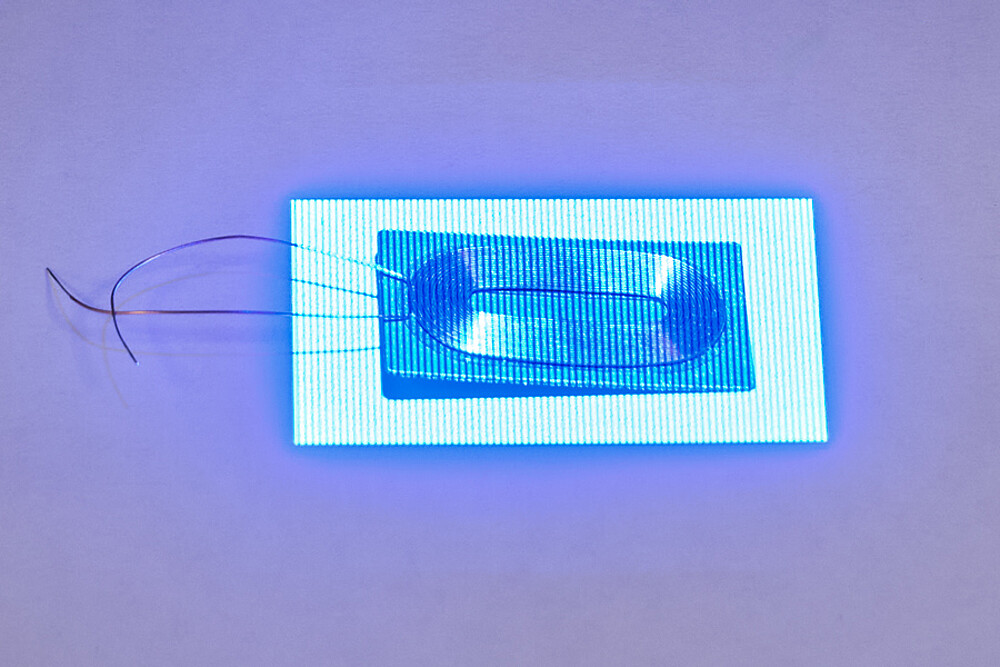

高精度3DスナップショットセンサsurfaceCONTROL 3D 3500は、乱反射する表面のジオメトリ・形状・表面を自動で光学検査するためのセンサです。コンパクトなフォームファクタと高い測定精度に加え、高速なデータ処理が特長です。z軸方向の反復性が最大0.4 µmという、高精度インライン3D測定技術の新しい基準を打ち立てており、平面度や高さのわずかな偏差も確実に検出することができます。2つのモデルで異なる測定分野をカバーしています。

logo

特徴

  1. マイクロメートル精度のスナップショットと同時に広い測定領域
  2. 取得時間0.2秒からの高速3D測定|
  3. 最大0.4μmの最高精度
  4. デジタルインターフェース(統合):GigE Vision/GenICam
  5. スリムでコンパクトなセンサフォームファクタ
  6. 最大220万点の3Dポイント/秒
  7. デジタルインターフェース(2D/3Dゲートウェイ経由):PROFINET / EtherCAT / EtherNet/IP *
  8. デジタル入出力:パラメータ設定可能な4つのデジタルI/O(外部トリガー、センサの制御、センサ状態の出力用)
[]
お問い合わせ
Micro-Epsilon Japan K.K.
Contact Form
test
あなたのリクエスト {product}
Please enter the result of the calculation below. This will avoid spam.
captcha
* 必須フィールド。
私たちはお客様の個人情報を内密に扱います。 個人情報に関するプライバシーステートメントをお読みください。.

* 3DInspectの評価結果は、これらのフィールドバスを介してPLCに送信することができます。センサの設定は、3DInspectを介してコントローラでパラメータセットマッピングを使い読み込むことができます。

新世代の3D測定

Gigabit Ethernetによる高速データ出力に加え、デジタルI/Oインターフェースを追加しており、2D/3D Gateway IIを使用することで、EtherNet/IPやPROFINET、EtherCATも利用が可能です。高性能なソフトウェアツールにより、正確な3D測定と表面検査を行うことができ、GigE Visionに対応しているため、他社製の画像処理ソフトウェアとの連携も容易です。また、お客様のソフトウェアに統合するための包括的なSDKもご用意しており、ソフトウェアパッケージの完成度を高めています。

応用例:

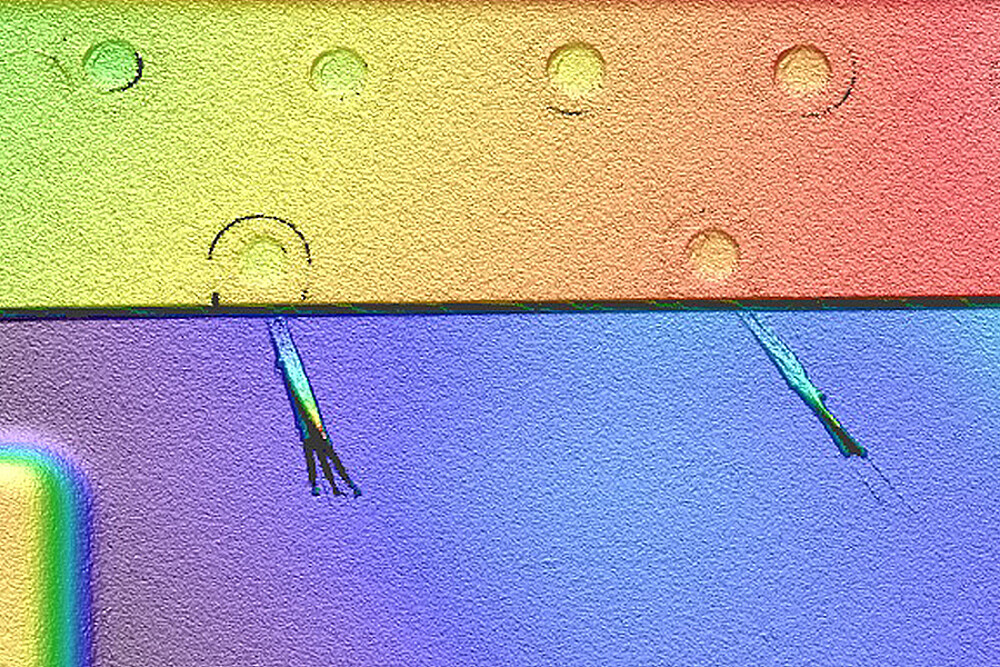

  • ジオメトリの3D検査と形状検出
  • 形状・位置・表面検査
  • 欠陥検出
  • 自動光学検査
  • 3Dテキスト認識と微細構造の検出
  • 電子部品の検査

3DInspect:3次元計測・検査のタスクを解決するソフトウェア

3DInspectソフトウェアは、センサのパラメータ設定や産業用計測タスクを解決するための強力なツールです。このソフトウェアはセンサからの測定データをイーサネットで送信し、3次元的に表示します。この3Dデータはさらに、3DInspectの測定プログラムを搭載したPCで処理され、評価、査定、必要に応じてログへの記録が行われ、イーサネット経由でコントロールユニットに送信されます。3Dデータは必要に応じてソフトウェアで保存することができ、ソフトウェアを使用してセンサの設定やパラメータ設定が行えます。オートメーション・インターフェースに接続する場合は、SC3510センサを使うことで3DInspect Automationの機能拡張が可能になり、包括的なデータロギングも可能になります。
