3DInspect：すべてのマイクロエプシロン3Dセンサに対応する高性能ソフトウェア
3DInspectは、マイクロエプシロンの3Dセンサ全種類に対応した、ユーザーフレンドリーな統一ソフトウェアツールです。3Dセンサのパラメータ設定と測定データの取得は、3DInspectソフトウェアから直接行うことができ、強力なツールにより、点群のアライメントやフィルタリング、関連領域の直感的な検出と選択、プログラムの組み合わせが行えます。3D点群はさらなる処理を行ったり、検出された測定値をコントローラに出力することができます。

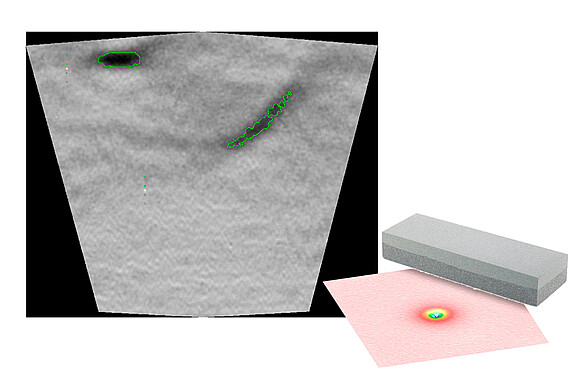

NEW: ライセンス拡張 - 表面検査のための3DInspect 3.0
表面検査機能を拡張することで、均一な表面上での偏差を検出できます。これにより3DInspect 3.0はデジタル品質管理にも活用可能となります。検査は事前に定義された基準に基づいて行われるため、主観的な影響が排除され、早期の欠陥検出実現されます。
主な新機能：

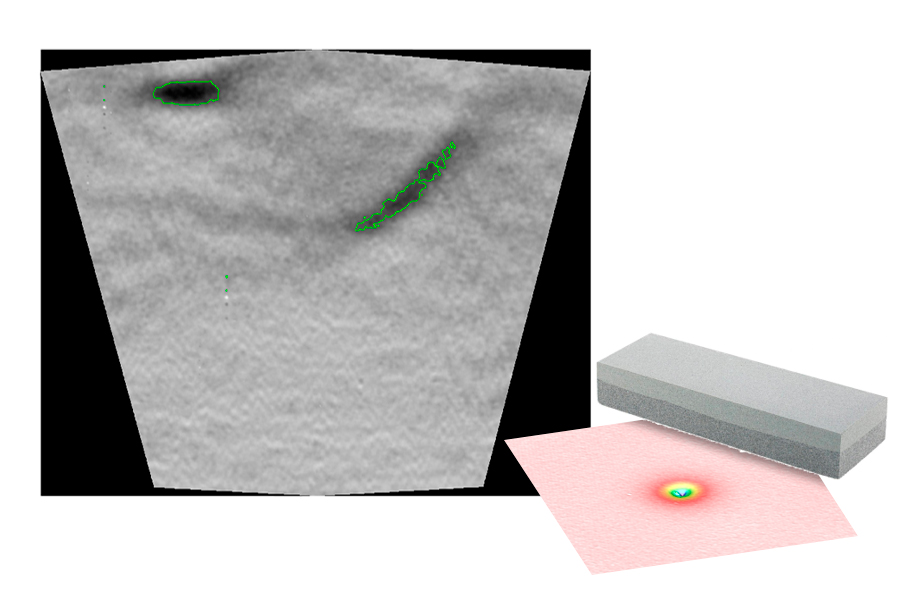

- デジタルストーン：実際のウェットストーンをシミュレートし、高い精度と再現性を実現
- デジタルマスター：良品の客観的な目標値と実測値を比較（ばらつきを考慮 ）
- 分類・計数機能を備えた欠陥検出：自動欠陥検出と高さ評価

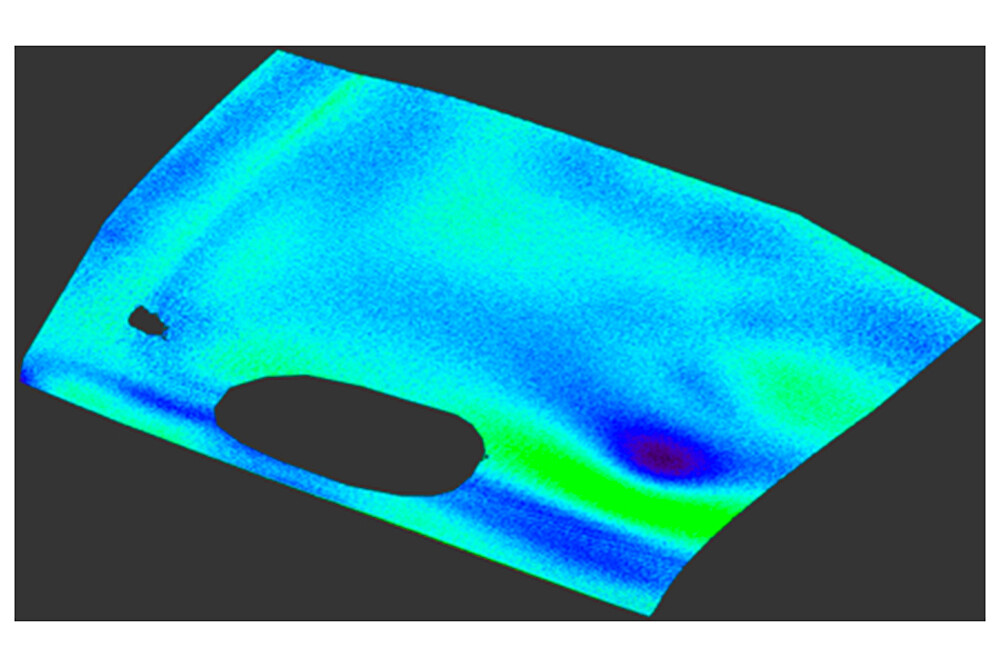

デジタルマスターを使用した新たな次元での部品検査

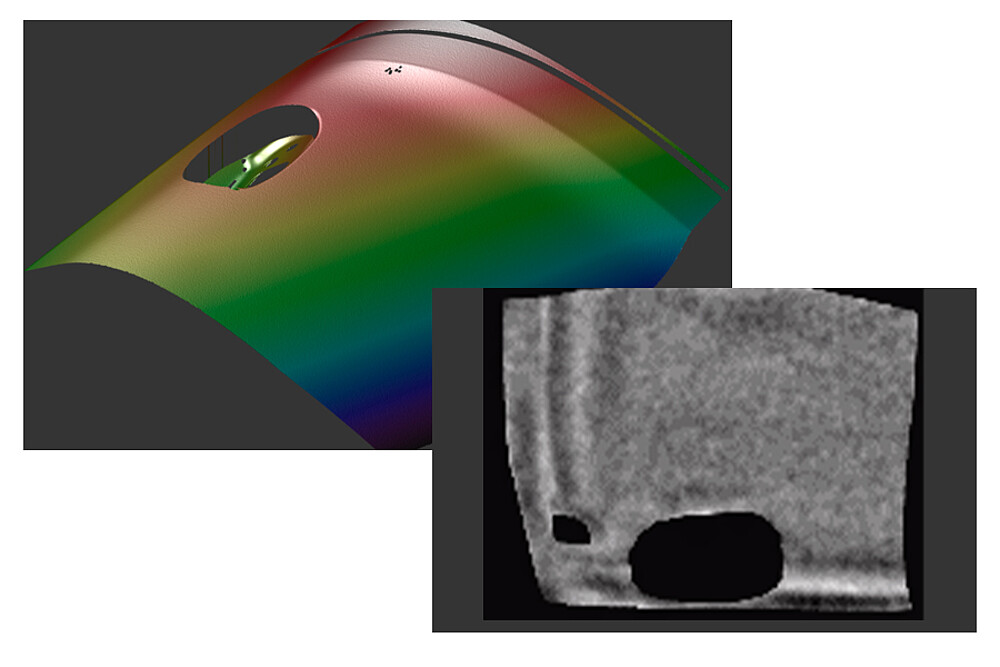

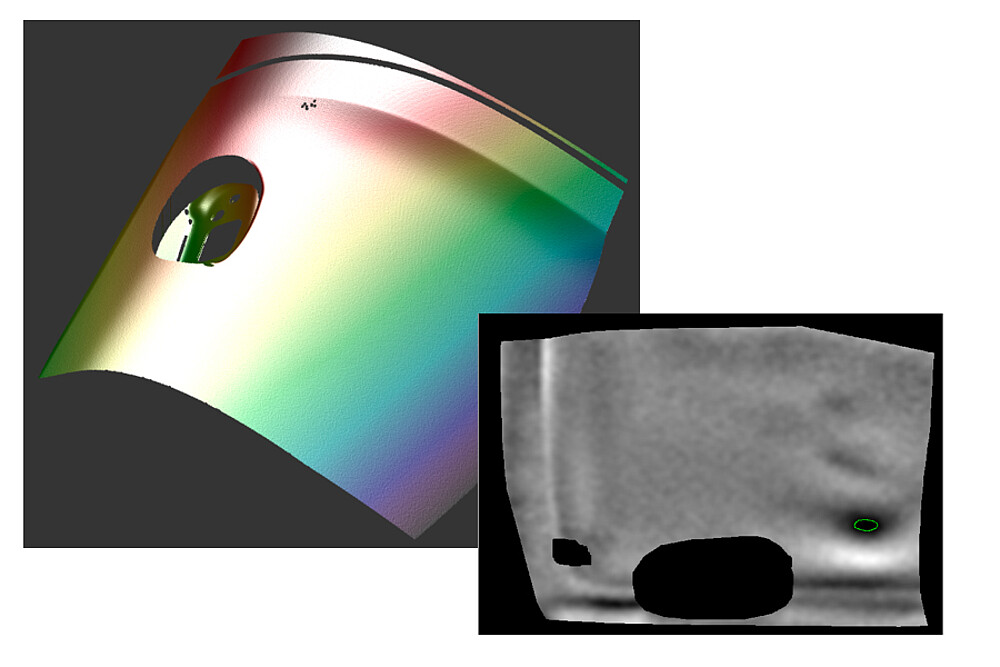

デジタルマスターを学習することで、目標値と実測値の比較が可能になります。このプロセスでは、複数のIO部品をマスターファイルに統合した後、検査対象である部品をこのマスターファイルと比較し、分析することができます。
| 3DInspect | 基本ソフトウェア 無料ダウンロード |
機能拡張 「自動化」 |
機能拡張 「表面検査」 |
|---|---|---|---|
| センサパラメーター設定 | ✓ | ✓ | ✓ |
| 3D点群の表示 | ✓ | ✓ | ✓ |
| 3Dデータ評価 | ✓ | ✓ | ✓ |
| PLCによるソフトウェア制御 | ✓ | ||
| 制御装置/ソフトウェアへの測定結果送信 | ✓ | ||
| データプロトコル | ✓ | ||
|
前処理欠陥検出 |
✓ |

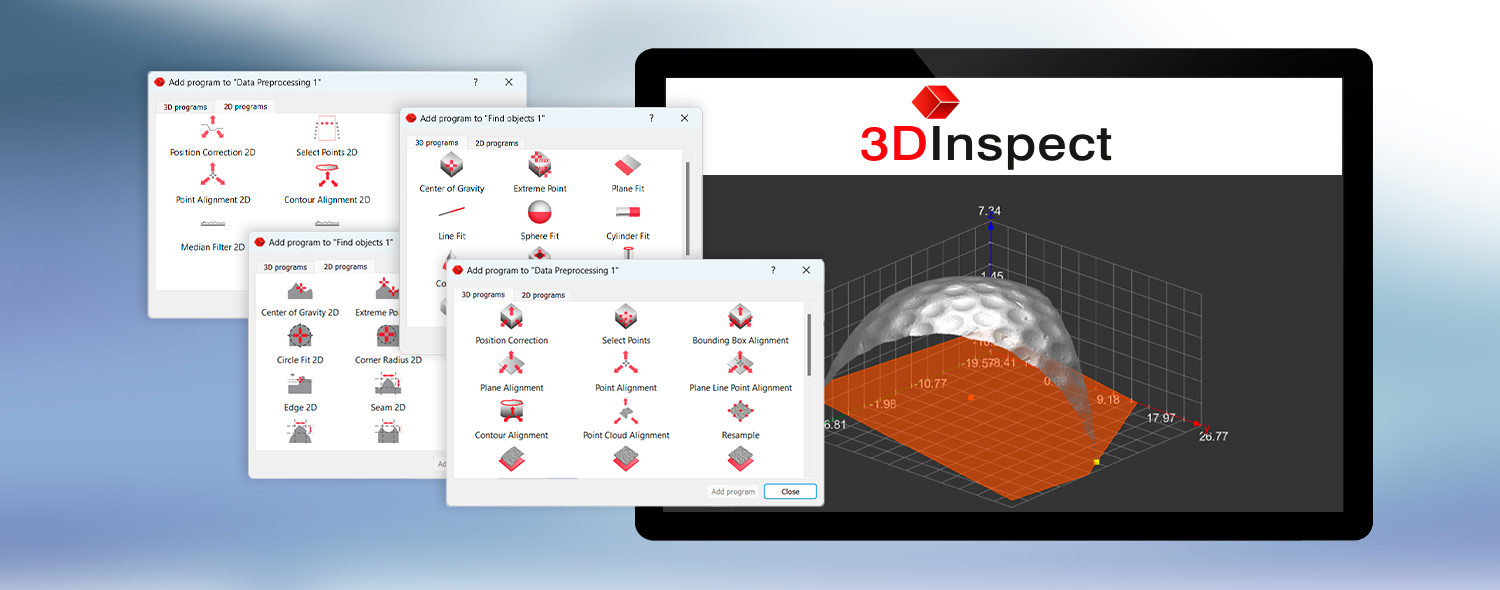

強力な3D評価ソフトウェア

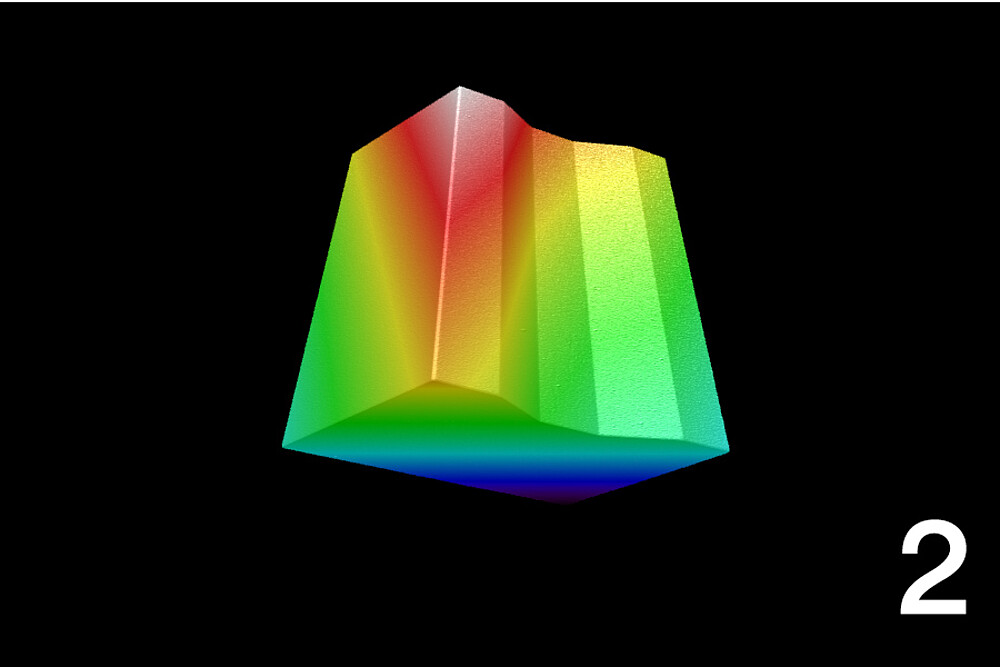

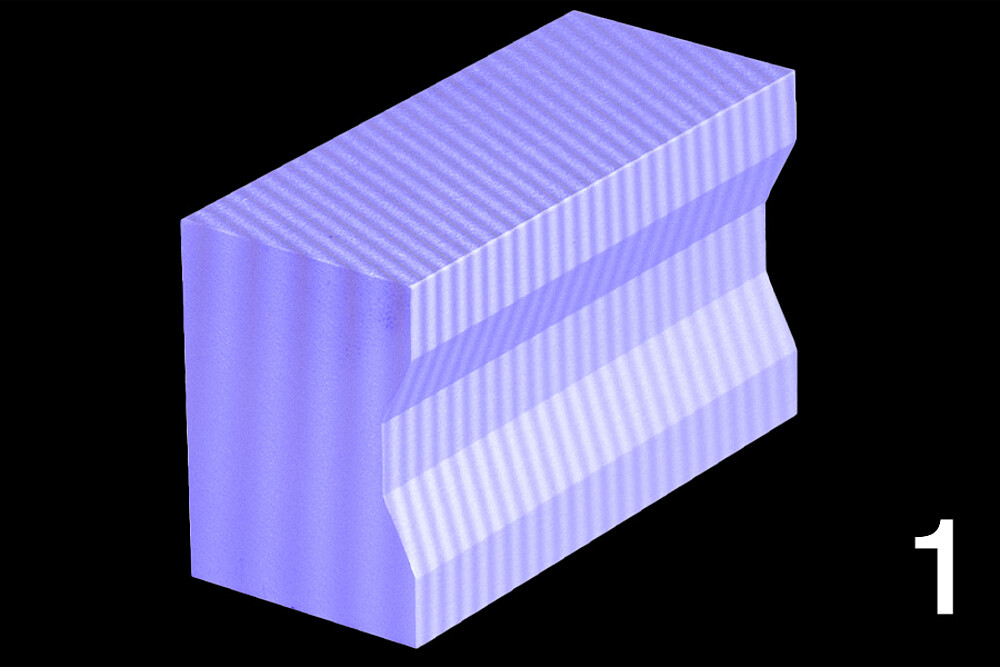

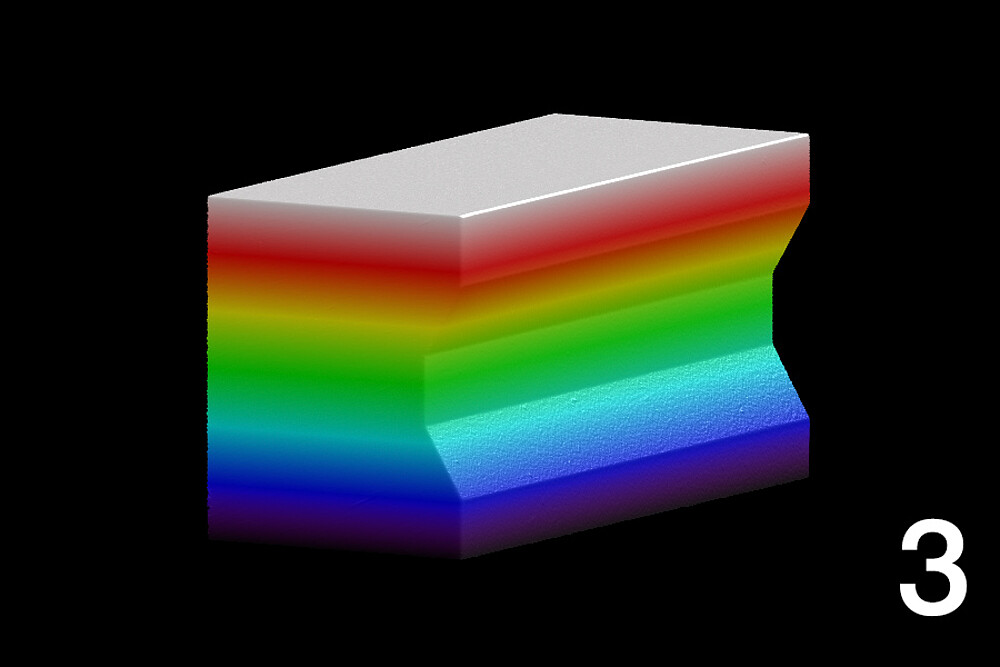

3DInspectは測定データをイーサネット経由でセンサからPCに送信し、3Dでの表示します。さらなる処理、評価、査定のための強力な測定プログラムもソフトウェアに搭載されています。このすでに定義済みの測定プログラムは「データ事前処理」、「オブジェクトの検索」、「オブジェクトの結合」のカテゴリーに分けられていて、以下のような幅広い設定が可能です。
- 点群の簡単なアライメント
- 点群全体のフィルタリングによる平滑化と最適化
- エッジ、中点、最大点、前面といった関心領域の簡単な選択
- 距離、高さ、角度、半径の計算プログラム
- 信号出力 OK/nOK
